ESTAÇÃO AUTÔNOMA DE AUTOATENDIMENTO E MÉTODO DE OPERAÇÃO PARA VENDA E TROCA DE BOTIJÃO DE GÁS GLP

Classificação IPC

Resumo técnico

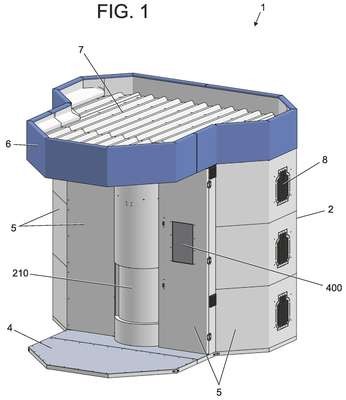

ESTAÇÃO AUTÔNOMA DE AUTOATENDIMENTO E MÉTODO DE OPERAÇÃO PARA VENDA E TROCA DE BOTIJÃO DE GÁS GLP. Uma estação autônoma (1) de autoatendimento para venda, devolução e troca de botijões de gás GLP (BO), preferencialmente do tipo P-13, concebida para operação contínua em regime 24 horas. A estação (1) compreende uma estrutura metálica robusta, provida de invólucro externo (2) e estrutura interna (3), no interior da qual estão integrados três subsistemas principais: um subsistema de coleta e entrega (100), um subsistema de elevação (200) e um subsistema de armazenamento (300). O subsistema de coleta (100) consiste em uma bancada giratória (110) dotada de gaveta automática (130) projetada para receber e apoiar os botijões (BO) em posição ergonomicamente adequada para o usuário. O subsistema de elevação (200) corresponde a um conjunto de guias lineares (215, 220), cremalheiras (222) e motores (118, 214) destinados a movimentar verticalmente a bancada (110) e uma porta operacional (210). O subsistema de armazenamento (300) é formado por carrosséis verticais giratórios (310), equipados com suportes individuais (500) destinados a sustentar botijões (BO) cheios ou vazios, permitindo elevada capacidade de estocagem em espaço reduzido. A operação da estação (1) é totalmente automatizada e coordenada por sistema eletrônico central. O processo de troca envolve a recepção do botijão vazio na gaveta (130), sua transferência automática ao carrossel (310) e a entrega subsequente de um botijão cheio ao usuário.
