CARRETEL DESMONTÁVEL PARA CABOS EM GERAL E MÉTODO DE MONTAGEM

Classificação IPC

Resumo técnico

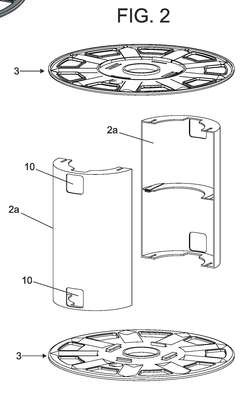

CARRETEL DESMONTÁVEL PARA CABOS EM GERAL E MÉTODO DE MONTAGEMUm carretel desmontável (1) para bobinagem de fios e cabos em geral, incluindo fibra óptica, sendo formado por um corpo tubular central (2) entremeando um par de flanges discoides (3). É integralmente fabricado em material plástico, isento de componentes metálicos ou de madeira. Seu corpo tubular (2) é um corpo bipartido, ou seja, formado por duas partes idênticas e contrapostas (2a). Cada parte (2a) do corpo tubular (2) é um corpo em meia cana dotado de meios de engate (4a e 4b) para engate na parte oposta (2a) e meios de encaixe (5a e 5b) para encaixe nos flanges discoides (3). Cada flange discoide (3) é um corpo de material plástico, em formato de disco, provido em uma das faces com meios de encaixe (6a e 6b) para receber os meios de encaixe (5a e 5b) do corpo tubular (2) e ser fixado neste último de forma removível. Cada flange discoide (3) é também provido na face oposta de meios de engate (7) para engate em outra unidade de flange (3) e empilhamento. O carretel (1) é, portanto, formado por duas unidades de corpo meia cana (2a) engatados entre si, encaixados por uma extremidade a uma unidade de flange discoide (3) e pela extremidade oposta à outra unidade de flange discoide (3), de forma desencaixável e desengatável.
