TAMPA APLICADA AO FECHAMENTO DA CAIXA DA CAMINHONETE

Classificação IPC

Prioridades unionistas

Resumo técnico

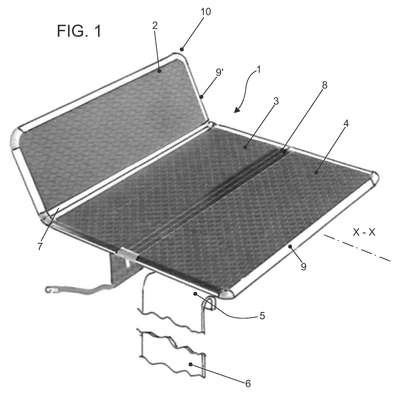

TAMPA APLICADA AO FECHAMENTO DA CAIXA DA CAMINHONETE. Tampa aplicada ao fechamento da caixa da pick-up, composta de placas (2, 3, 4) mutuamente articuladas perpendicularmente ao eixo longitudinal XX da caixa (6) da pick-up, fechando a caixa e pressionando o perímetro superior (5) da borda da caixa (6). Uma placa liga a sua borda a um primeiro perfil (7a, 8a) longitudinal da seção transversal constante, em que um primeiro plano (12) coplanar com a superfície superior da placa termina em um primeiro setor cilíndrico (13); onde aloja, giratório ao longo do seu eixo, um segundo setor cilíndrico (15) pertencente a um segundo perfil (7b, 8b), continuado para baixo por uma primeira parede (16) que termina em um fundo (17) perpendicular a (16). Da borda oposta do fundo (17) eleva-se uma segunda parede (18), paralela à primeira, cuja extremidade superior é solidária de um terceiro setor cilíndrico (19) que aloja, giratório sobre seu eixo, dentro de um quarto setor cilíndrico (20) continuado por um segundo plano (21) pertencente a um terceiro perfil (7c, 8c) e solidário da borda transversal da segunda placa adjacente à primeira. A superfície superior de cada placa apresenta uma pluralidade de saliências achatadas (27), cada uma delas rodeada por um recesso que forma canais (28) comunicantes, determinando as saliências achatadas um aumento no módulo resistente à flexão do painel; criando a montagem dos setores de superfícies cilíndricas (13, 15) e (19, 20) um labirinto para a entrada da água dentro da caixa da pick-up, escoando diretamente dentro do referido canal (16, 17, 18).
