DISPOSITIVO PARA TESTE DE SONOFLETORES EM CAIXA DE SOM

Classificação IPC

Resumo técnico

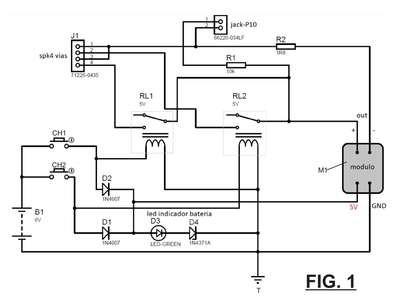

DISPOSITIVO PARA TESTE DE SONOFLETORES EM CAIXA DE SOM. Compreendido partir de um Conector jack p10 (saída para caixa Ativa) 1 conector spekon 2 vias, saída 1 canal 1 e saída 2 canal 2. onde a saída 1 encontra-se ligada a um resistor R1, que segue para o central de um rele RL2 normalmente aberto e para o positivo de um modulo M1 cujo polo negativo segue para um resistor R2 quer está ligado o pino 2 do mencionado jack p10 e ao pino 1 e 3 de um SPK4, e deste o pino 2 deste , está ligado ao NA do RL2 cujo central está ligado ao central de um rele RL1 e onde o NA parte para o pino 4 do SPK4, sendo certo que a bobina no Rele RL1, está ligada a uma chave CH 1 normalmente aberta e ao anodo de um diodo D2 cujo catodo está ligado ao polo 5 volts do modulo M1, sendo certo que o catodo do diodo D2, está ligado ao catodo do diodo D1 e ao anodo de um led D3, cujo c está ligado a anodo de um led D4 este com catodo ligado ao terra T que por sua vez liga-se a bobina do RL1 e RL2, cuja outra polo do bobina deste está ligada a uma chave CH2 e ao anodo de um diodo D1, sendo certo que a bobina do RL1 ligada a chave CH1 está ligada ao anodo do Diodo D2 e assim os Nas dos chaves CH2 e CH1 estão ligadas a bateria B1 ao passo que o modulo M1 possui um polo GN ligado ao terra T.
