QUADRO ELÉTRICO PARA UTILIZAÇÃO DE BATERIAS DE LÍTIO 48 V EM NANO/MICRORREDES DE DISTRIBUIÇÃO EM CORRENTE CONTÍNUA DE ESTRUTURA ABERTA DE 24 V SUPRIDAS POR ENERGIA SOLAR FOTOVOLTAICA

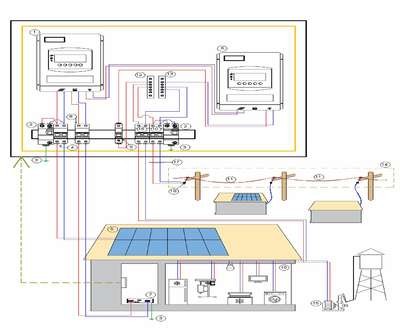

Patente de Invenção QUADRO ELÉTRICO PARA UTILIZAÇÃO DE BATERIAS DE LÍTIO 48 V EM NANO/MICRORREDES DE DISTRIBUIÇÃO EM CORRENTE CONTÍNUA DE ESTRUTURA ABERTA DE 24 V SUPRIDAS POR ENERGIA SOLAR FOTOVOLTAICA — IPC H02B 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 31/03/2026 e em vigor até 01/11/2044. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:01/11/2044
Última movimentação publicada pelo INPI: 31/03/2026. Atualizamos a cada nova RPI, publicada semanalmente.
QUADRO ELÉTRICO PARA UTILIZAÇÃO DE BATERIAS DE LÍTIO 48 V EM NANO/MICRORREDES DE DISTRIBUIÇÃO EM CORRENTE CONTÍNUA DE ESTRUTURA ABERTA DE 24 V SUPRIDAS POR ENERGIA SOLAR FOTOVOLTAICA. Quadro elétrico constituído de dois controladores de carga convencionais conectados em série para adaptar o nível de tensão do sistema de armazenamento em 48 V com o barramento de nano/microrredes de distribuição em corrente contínua em 24 V. Além dos controladores de carga o quadro possui 2 dispositivo de proteção contra surto, 1 disjuntor de 20 A para a conexão e desconexão de um gerador fotovoltaico de até 1700 Wp, 1 disjuntor de proteção do banco de baterias de corrente compatível ao controlador de carga conectado a este, 1 fusível de proteção compatível com a saída carga do controlador de conexão com à rede, 2 barramentos tipo borne para trilho DIN (1 positivo e 1 negativo), 1 disjuntor para conexão dos barramentos com a rede, 1 disjuntor para conexão dos barramentos com as cargas locais da edificação. Este quadro permite a utilização de sistemas de armazenamento de 48 V em sistemas de distribuição em corrente contínua em 24 V, interligando a saída de carga do controlador conectado ao banco de bateriasa entrada do gerador fotovoltaico do controlador responsável pela conexão a nano/microrrede de distribuição em corrente contínua.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 01/11/2024, observadas as condições legais
31/03/2026
RPI 2882
Deferimento
#9.1
17/03/2026
RPI 2880
28.30
Admitido o trâmite prioritário requerido através da petição nº 870250094551, de 16/10/2025, haja vista que atende ao disposto no art. 11, da Portaria INPI PR nº 79, de 16/12/2022, publicada na RPI nº 2712, de 27/12/2022.
27/01/2026
RPI 2873
28.10.11
Notificação de requerimento de trâmite prioritário de tecnologia verde, conforme protocolo nº 870250094551, de 16/10/2025.
13/01/2026
RPI 2871
28.22
A petição nº 870250094551, de 16/10/2025, foi encaminhada para confirmação da tecnologia, conforme estipulado pelo art. 13º, da Instrução Normativa DIRPA nº 2, de 26/06/20, publicada na RPI nº 2582, de 30/06/20. A admissão do trâmite prioritário está condicionada a adequação da matéria do processo às condições estipuladas na Portaria INPI PR nº 79, de 16/12/2022, publicada na RPI nº 2712, de 27/12/2022.
13/01/2026
RPI 2871
Publicação antecipada
#3.2
29/04/2025
RPI 2834
Pedido de patente depositado
#2.1
18/03/2025
RPI 2828
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240093803' em 01/11/2024 16:09 (WB)
