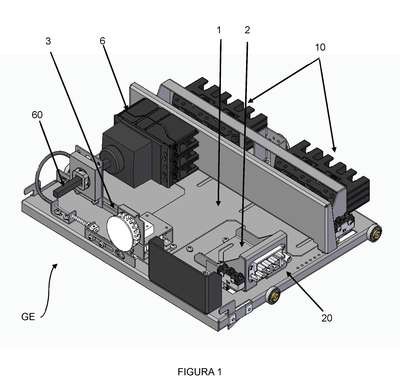

Patente de Invenção GAVETA EXTRAÍVEL APLICADA EM CENTRO DE CONTROLE DE MOTORES de ELETROPOLL PAINÉIS - INDÚSTRIA E COMÉRCIO LTDA — IPC H02B 11/173. Figura publicada pelo INPI na Revista da Propriedade Industrial.
GAVETA EXTRAÍVEL APLICADA EM CENTRO DE CONTROLE DE MOTORES.A presente invenção refere-se a uma gaveta extraível aplicada em centros de controle de motores (CCM), ou equipamentos que demandam uma alta potência para o seu respectivo funcionamento, provendo maior segurança em seu acionamento e desacionamento. Dessa forma, a gaveta extraível (GE) compreende uma primeira placa (1) de deslocamento de um primeiro conjunto de conectores (10) com um sistema força, uma segunda placa (2) de deslocamento de um segundo conjunto de conectores (20) com sistema de controle e um dispositivo de acionamento (3), em que o dispositivo de acionamento (3) é responsável por deslocar simultaneamente a primeira e a segunda placa (1 e 2) em sentido perpendicular uma da outra, por meio do giro de um fuso (30) acionado por uma ferramenta (não ilustrada). Ainda, a gaveta extraível (GE) compreende um dispositivo de bloqueio de inversão de encaixe (4) e um mecanismo de bloqueio (5), os quais são características de segurança tanto para o operador da gaveta extraível (GE), quanto para a instalação elétrica fabril que está diretamente ligada ao armário (A).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
28/04/2026
RPI 2886
Pedido de patente depositado
#2.1
07/01/2025
RPI 2818
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240089553' em 18/10/2024 18:48 (WB)
