Patente de Invenção CHIP UNIVERSAL PARA ACIONAMENTO DE BOBINA ELETRÔNICA de MODEFER IND DE AUTO PEÇAS LTDA — IPC F16D 35/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

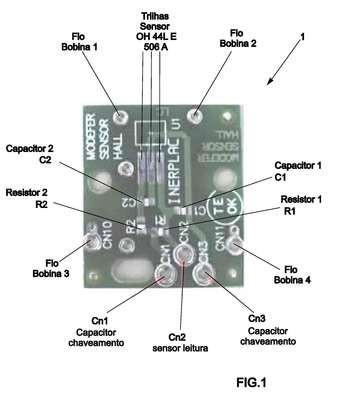

CHIP UNIVERSAL PARA ACIONAMENTO DE BOBINA ELETRÔNICA. A presente Patente de Invenção, diz respeito a Chip Universal para Acionamento de Bobina Eletrônica, o qual foi desenvolvido para uso em veículos automotores, principalmente veículos pesados, sendo sua aplicação na bobina eletrônica da embreagem viscosa, destaca-se também que este Chip Universal permite a inclusão em todas as variações de bobinas eletrônicas de embreagem viscosa, independente de marca e modelo de veículo, um único modelo de chip que atenda todos esses veículos, incorporando para tal efeito, na face superior de: 02 Capacitores de Chaveamento, sendo o primeiro capacitor o (+) 24v Positivo (CN1); Sensores de Leitura OH44L ou 506A (CN2) e o segundo capacitor, o (-) 24v Negativo; 2 Resistores , R1 para o resistor no valor de 2K e R2 para resistor no valor de 220R; As trilhas (T1; T2 e T3), em número de três e definidas para os dois tipos de Sensores CH44l e 506 A, por sua vez, na face posterior da Placa Eletrônica Universal estão dispostos os dois Diodos MUR3605 e conectados as três trilhas, T1, T2 e T3.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
21/10/2025
RPI 2859
Pedido de patente depositado
#2.1
07/01/2025
RPI 2818
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240088588' em 16/10/2024 13:56 (WB)
