TOMADA PORTÁTIL COM DISPOSITIVO DR INCORPORADO

Classificação IPC

Resumo técnico

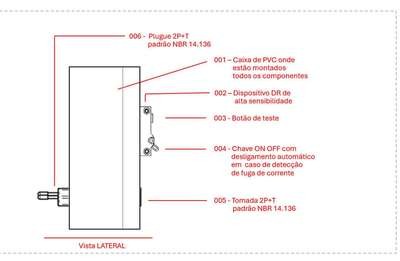

TOMADA PORTÁTIL COM DISPOSITIVO DR INCORPORADO. Trata-se de dispositivo portátil montado em caixa de PVC que pode ser conectado por pessoa comum a qualquer tomada de um imóvel. Possui em sua estrutura uma tomada 2P+T padrão brasileiro protegida por dispositivo DR do tipo DDR (disjuntor diferencial-residual) ou IDR (interruptor diferencial-residual) incorporado, permitindo que equipamentos elétricos e eletrônicos conectados nessa tomada sejam usados com segurança, protegendo pessoas e animais contra o risco de choques elétricos graves e fatais. Trata-se de dispositivo portátil, de baixo custo, fácil de usar e transportar, que pode ser conectado em tomadas de imóveis que não estejam protegidas por dispositivo DR (diferencial-residual), permitindo que atividades rotineiras como secar o cabelo, lavar carro ou piso com máquina de alta pressão, cortar grama, lavar piso com enceradeira elétrica, tocar na água de um aquário ao alimentar peixes, entre outras, potencialmente perigosas quando a tomada em uso do imóvel não está protegida por dispositivo DR, possam ser realizadas com segurança, quando o equipamento estiver conectado à tomada protegida da invenção. Dispositivos DR trabalham monitorando a corrente que entra e sai de um circuito elétrico. Em condições normais, a corrente que entra pelo fio fase é igual à corrente que retorna pelo fio neutro. Se houver uma diferença entre essas correntes, significa que parte da corrente elétrica está ( escapando) do circuito, possivelmente através de um corpo humano ou para o chão. Essa situação pode representar um risco de choque elétrico ou incêndio. Nesses casos o DR abre o circuito elétrico evitando ou interrompendo o choque. Apesar do uso do dispositivo DR ser obrigatório em imóveis desde 1997, para proteger circuitos elétricos que levem energia a ambientes mais suscetíveis a riscos de choques elétricos graves, até 2023 apenas 27% dos imóveis residenciais possuíam dispositivo DR instalado. Esse fato abre grande janela de oportunidade para o uso da solução como forma de proteger vidas de pessoas e animais em imóveis que não tenham a proteção de circuitos por dispositivo DR adequada.
