DISPOSITIVO DE ANÁLISE DE TAMANHO DE PARTÍCULAS INLINE, MOINHO, PROCESSO PARA O CONTROLE DE UM MOINHO, PRODUTO DE PROGRAMA DE COMPUTADOR E MEIO DE ARMAZENAMENTO

Classificação IPC

Prioridades unionistas

Resumo técnico

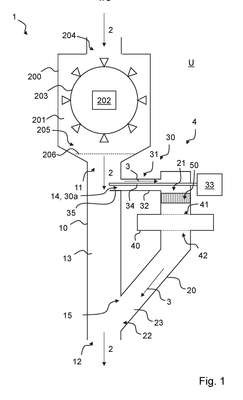

DISPOSITIVO DE ANÁLISE DE TAMANHO DE PARTÍCULAS INLINE, MOINHO, PROCESSO PARA O CONTROLE DE UM MOINHO, PRODUTO DE PROGRAMA DE COMPUTADOR E MEIO DE ARMAZENAMENTO. Dispositivo de análise de tamanho de partículas inline (4) para medição contínua de tamanho de partículas de amostra de medição (3) extraída continuamente de material a granel (2) moído por moinho (1), em especial de material a granel que flui livremente, com: duto principal (10) com abertura de entrada (11) e saída (12), conectadas por canal de duto principal (13); duto secundário (20) com abertura de entrada (21) e abertura de saída (22), conectadas para transporte de amostras de medição, coletadas, por canal de duto secundário (23) da abertura de entrada e saída de duto secundário, onde duto secundário é conectado com o canal de duto principal para o duto secundário; unidade de extração de amostra de medição (30) para o canal de duto secundário; dispositivo de medição de partículas (40) no canal de duto secundário, para medição, com entrada de amostra de medição (41), onde fornece a amostra de medição ao dispositivo de medição de partículas com saída de amostra de medição (42) disposta a montante e conectada fluidicamente, saída onde a amostra de medição no canal de duto secundário (23) pode sair do dispositivo de medição de partículas na direção da abertura de saída de duto secundário, onde unidade de extração de amostra de medição tem entrada regulável, entre primeiro e segundo tamanho maior que o primeiro.
