ESTRUTURA DO CATALISADOR

Classificação IPC

Prioridades unionistas

Resumo técnico

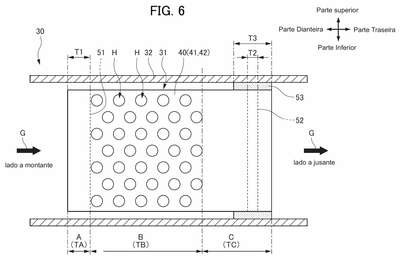

ESTRUTURA DO CATALISADOR. A presente invenção refere-se a um dispositivo catalisador que é fornecido que pode melhorar a durabilidade de um núcleo em forma de colmeia, enquanto mantém o desempenho de purificação do gás de combustão. Um dispositivo catalisador (30) inclui um núcleo em forma de colmeia (31) no qual uma folha de metal (40), na qual um catalisador é suportado, é enrolada, na qual uma pluralidade de furos passantes (H) é formada em parte da folha de metal (40), e em uma direção de fluxo de gás de combustão (G) passando pelo núcleo em forma de colmeia (31), uma primeira região (A) na qual os furos passantes (H) não são fornecidos, uma segunda região (B) na qual os furos passantes (H) são fornecidos, e uma terceira região (C) na qual os furos passantes (H) não são fornecidos são alinhados nesta ordem a partir de um lado a montante dela. Uma largura (TA) da primeira região (A) é definida para ser menor do que uma largura (TC) da terceira região (C), ao definir a direção de fluxo do gás de combustão (G) como uma direção de largura. A folha metálica (40) é configurada pela sobreposição de uma folha plana (41) e uma folha ondulada (42), e uma primeira parte soldada (51) que une a folha plana (41) e a folha ondulada (42) são fornecidas em uma extremidade em um lado a montante do núcleo em forma de colmeia (31).
