ESTATOR E SISTEMA DE RESFRIAMENTO PARA UM ESTATOR DE UMA MÁQUINA ELÉTRICA GIRANTE DE FLUXO AXIAL

Classificação IPC

Resumo técnico

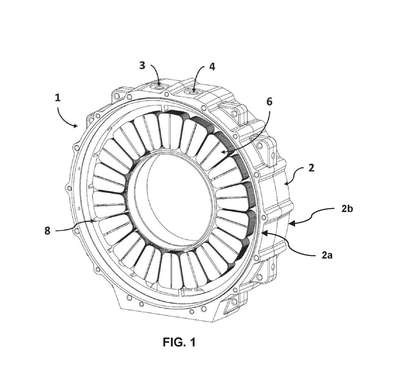

ESTATOR E SISTEMA DE RESFRIAMENTO PARA UM ESTATOR DE UMA MÁQUINA ELÉTRICA GIRANTE DE FLUXO AXIAL. A presente invenção refere-se a um estator (1) para uma máquina elétrica girante de fluxo axial, o estator compreendendo uma carcaça (2) com pelo menos uma entrada de fluido de resfriamento (3) e pelo menos uma saída de fluido de resfriamento (4), e um disco de suporte (5) que suporta uma pluralidade de núcleos bobinados (6). O disco de suporte (5) divide axialmente o estator em uma primeira parte de estator e uma segunda parte de estator, a carcaça (2) compreende um primeiro (7) e um terceiro canais (21) formados na primeira parte do estator (1) e um segundo canal de fluido (18) formado na segunda parte do estator (11); e o estator (1) compreende ainda pelo menos uma primeira e pelo menos uma segunda barreiras radiais externas (11, 13) e pelo menos uma primeira e pelo menos uma segunda barreiras radiais internas (10, 12), de modo que uma primeira e uma quarta cavidades de resfriamento (16, 20) são formadas na primeira parte de estator e uma segunda e uma terceira cavidades de resfriamento (17, 19) são formadas na segunda parte de estator.
