SISTEMA HIDRÁULICO E MÉTODO DE ACIONAMENTO SEQUENCIAL DE ATUADORES APLICADOS EM EQUIPAMENTO ROLL ON/OFF

Classificação IPC

Resumo técnico

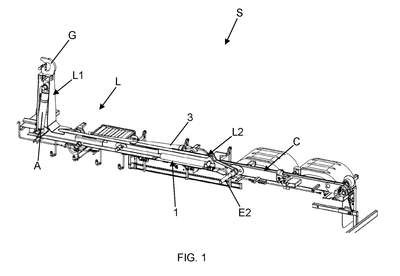

SISTEMA HIDRÁULICO E MÉTODO DE ACIONAMENTO SEQUENCIAL DE ATUADORES APLICADOS EM EQUIPAMENTO ROLL ON/OFF. A presente patente de invenção se refere a um sistema hidráulico (S) de acionamento sequencial de atuadores (1 e A), aplicado em equipamento roll on/off para movimentação de recipientes (R). O sistema hidráulico possui uma estrutura de articulação (L) dotada de uma torre articulável (L1) e de uma base articulável telescópica (L2). A torre articulável (L1) conta com uma extremidade de conexão (G) associada a um atuador (A). A base articulável telescópica (L2) é interligada com a torre articulável (L1) e acomoda em seu interior um atuador de haste vazada (1). A estrutura de articulação (L) pode ser articulada por meio do acionamento de atuadores de carga (3). A torre articulável (L1) é movimentada para se articular em relação a base articulável telescópica (L2), em torno de um primeiro eixo de rotação (E1), por meio do acionamento do atuador (A) associado a uma linha de alimentação hidráulica (não ilustrada) que se conecta a um reservatório hidráulico (não ilustrado). O atuador de haste vazada (1) é disposto em comunicação fluida com uma válvula sequencial (V) e com o atuador (A), possibilitando a atuação do sistema hidráulico (S) em operações de carga e descarga de recipientes (R).
