DISPOSITIVO E PROCESSO MICROCONTROLADO DE PROTEÇÃO SIMULTÂNEA CONTRA CHOQUE ELÉTRICO, SUBTENSÃO E SOBRETENSÃO, CURTO-CIRCUITO E SOBRECARGA, SURTOS DE TENSÃO E INTERFERÊNCIAS POR RUÍDOS EMI RFI, TODOS INTEGRADOS E EMBARCADOS EM FORMA DE UM PLUG ADAPTADOR DE TOMADA DE 3 PINOS

Classificação IPC

Resumo técnico

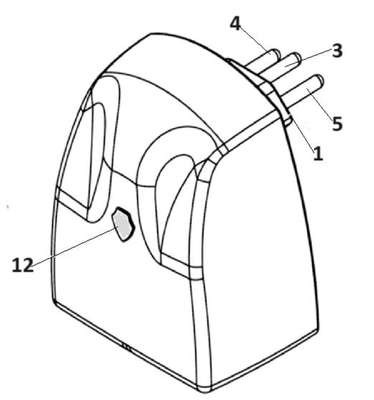

DISPOSITIVO E PROCESSO MICROCONTROLADO DE PROTEÇÃO SIMULTÂNEA CONTRA CHOQUE ELÉTRICO, SUBTENSÃO E SOBRETENSÃO, CURTO-CIRCUITO E SOBRECARGA, SURTOS DE TENSÃO E INTERFERÊNCIAS POR RUÍDOS EMI RFI, TODOS INTEGRADOS E EMBARCADOS EM FORMA DE UM PLUG ADAPTADOR DE TOMADA DE 3 PINOS. Patente de invenção de dispositivo e processo eletroeletrônico com 5(cinco) proteções simultâneas integradas e embarcadas para aplicação no setor eletroeletrônico; compreendendo um dispositivo com um plug (1) de três pinos, a saber, fase entrada (4), terra entrada (3) e neutro entrada (5), localizados na parte posterior, e, na parte frontal do dispositivo se conforma um botão luminoso (12) o qual com um botão acionado (15), ainda na base se encontra uma tomada de saída (2) com três furos que são fase saída (6), terra saída (30) e neutro saída (7), ainda adjacente a dita tomada de saída (2) se localiza um disjuntor (8), que internamente se localiza paralelo a uma bobina com núcleo toroidal (9) cujos condutores de fase saída (6) e neutro saída (7) passam por dentro dela, a dita bobina com núcleo toroidal (9) envia sinal de fuga de corrente (17) para uma unidade microcontroladora MCU (10) a qual aciona um buzzer (11), retroalimenta um botão luminoso (12) através de um led bicolor (14) e recebe o sinal de botão acionado (15) quando o botão (12) é acionado pelo usuário, bem como envia comando para um relé de bloqueio (19), ainda a mencionada unidade microcontroladora MCU (10) recebe um sinal de amostra da tensão VAC de saída (23), interage com o disjuntor (8) e um led (18), recebe uma tensão VCC (24) de uma fonte AC/DC (16) a qual se interliga a um fusível (25), também recebe um sinal de amostra da tensão VAC de entrada (22), ainda, paralelamente, os ditos fase entrada (4) e neutro entrada (5) estão interligados por um varistor (27) e são manobrados por um contato A (20) e um contato B (21) que se prolongam até um filtro EMI-RFI (13) o qual se comunica a um GND (26), os mencionados fase entrada (4) e terra entrada (3) são interligados por um varistor A (28), e entre o terra entrada (3) e neutro entrada (5) existe um varistor B (29), configurando cinco proteções simultâneas integradas e embarcadas que DR (Interruptor Diferencial Residual), Relé de mínima e máxima tensão, Disjuntor, DPS Classe III e Filtro de linha EMI-RFI.
