Patente de Invenção ESTRUTURA DE VIGA ANTIESMAGAMENTO PARA CAIXA DE CARGA DE VEÍCULO, CAIXA DE CARGA E MÁQUINA DE CONSTRUÇÃO de CATERPILLAR INC. — IPC B62D 33/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

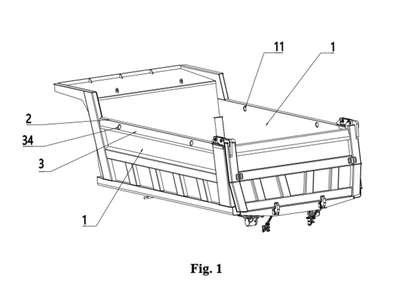

ESTRUTURA DE VIGA ANTIESMAGAMENTO PARA CAIXA DE CARGA DE VEÍCULO, CAIXA DE CARGA E MÁQUINA DE CONSTRUÇÃO. A presente revelação fornece uma estrutura de viga antiesmagamento para uma caixa de carga de um veículo, sendo que a caixa de carga compreende uma placa lateral (1). A estrutura de viga antiesmagamento compreende um mandril cilíndrico (2) e um corpo de viga antiesmagamento (3). O mandril cilíndrico (2) se estende ao longo de uma direção longitudinal da caixa de carga e é conectado à parte superior da placa lateral (1). O corpo da viga antiesmagamento (3) se estende ao longo da direção longitudinal da caixa de carga e está conectado ao mandril (2) na parte superior e à placa lateral (1) na parte inferior para formar uma estrutura de cavidade fechada. O corpo da viga antiesmagamento (3) é configurado de tal forma que a estrutura da cavidade tenha um corte transversal substancialmente em formato de gota. A estrutura de viga antiesmagamento da presente revelação pode evitar que pedras caiam diretamente na placa lateral da caixa de carga de modo a reduzir a probabilidade de deformação da placa lateral e diminuir a deformação devido à soldagem, resultando em uma vantagem de custo. A presente revelação também se refere a uma caixa de carga e uma máquina de construção com a estrutura de viga antiesmagamento mencionada acima.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
18/02/2025
RPI 2824
Pedido de patente depositado
#2.1
07/01/2025
RPI 2818
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240077178' em 09/09/2024 14:41 (WB)
