MÓDULO DE SENSOR DE IMAGEM, MÓDULO DE CÂMERA E DISPOSITIVO ELETRÔNICO

Classificação IPC

Prioridades unionistas

Resumo técnico

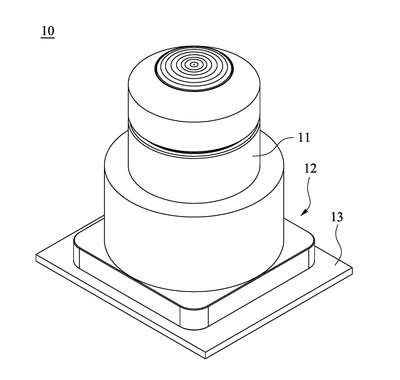

MÓDULO DE SENSOR DE IMAGEM, MÓDULO DE CÂMERA E DISPOSITIVO ELETRÔNICO. Um módulo de sensor de imagem inclui uma superfície de detecção, um elemento de filtro e uma primeira microestrutura antirreflexiva, em que o elemento de filtro fica voltado para a superfície de detecção, e a primeira microestrutura antirreflexiva está disposta na superfície de detecção. O elemento de filtro inclui um substrato, uma estrutura de camada de deposição óptica e uma camada de revestimento óptico, em que a estrutura de camada de deposição óptica está disposta em um lado do substrato longe da superfície de detecção, e a camada de revestimento óptico e a estrutura de camada de deposição óptica estão dispostas correspondentemente em um lado do substrato voltado para a superfície de detecção. A estrutura de camada de deposição óptica é de multicamadas. Uma camada de ar é formada entre a primeira microestrutura antirreflexiva e o elemento de filtro, e a primeira microestrutura antirreflexiva e a camada de ar se sobrepõem parcialmente em uma direção vertical à superfície de detecção.
