BOMBA DE PISTÃO RADIAL, MÉTODO PARA OPERAR UMA BOMBA DE PISTÃO RADIAL E SISTEMA DE DIREÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

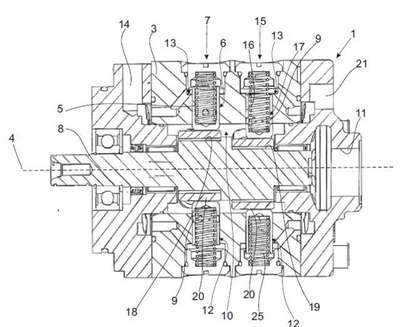

BOMBA DE PISTÃO RADIAL, MÉTODO PARA OPERAR UMA BOMBA DE PISTÃO RADIAL E SISTEMA DE DIREÇÃO. A invenção se refere a uma bomba de pistão radial (1) para fornecer um meio de pressão a um consumidor (2), com uma carcaça (3) na qual há furos cilíndricos (5) dispostos radialmente em relação a um eixo longitudinal (4) e em cada um dos quais há um pistão deslocável radialmente (6). Os pistões (6) formam uma fileira de pistões (7) em um plano radial. Além disso, a bomba de pistão radial (1) tem um eixo excêntrico (8) disposto coaxialmente ao eixo longitudinal (4), que aciona os pistões (6) em um movimento alternativo linearmente oscilante, em que o meio de pressão flui para as câmaras do cilindro (12) por meio de aberturas de sucção (9) formadas no pistão (6) na região de um ponto morto inferior do movimento do curso, a partir de uma câmara de sucção (10) que é abastecida com meio de pressão por meio de uma porta de sucção (11). O meio de pressão flui para fora das câmaras do cilindro (12) para uma saída de pressão (14) por meio de aberturas de pressão (13) devido ao movimento dos pistões (6) em direção ao ponto morto superior. Pelo menos mais uma fileira de pistões (15) é fornecida em plano paralelo à fileira de pistões (7). Outros furos de cilindro (16) são fornecidos na carcaça (3), em cada um dos quais um pistão (17) da outra fileira de pistões (15) é radialmente deslocável. O eixo excêntrico (8) coloca os pistões (17) da fileira adicional de pistões (15) em um movimento alternativo linearmente oscilante.
