DISPOSITIVO EM TESOURA SUSPENSO COM PONTOS DE PEGA INTERNO PARA IÇAMENTO E MANIPULAÇÃO DE MANILHAS DE CONCRETO, BOBINAS E ESTRUTURAS TUBULARES

Classificação IPC

Resumo técnico

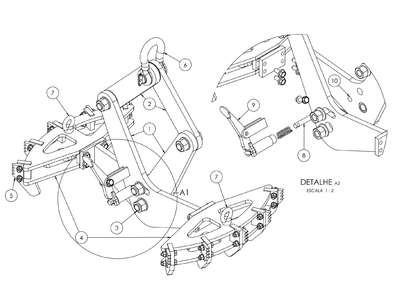

DISPOSITIVO EM TESOURA SUSPENSO COM PONTOS DE PEGA INTERNO PARA IÇAMENTO E MANIPULAÇÃO DE MANILHAS DE CONCRETO, BOBINAS E ESTRUTURAS TUBULARES A presente invenção revela um dispositivo de içamento com pontos de pega internos (Fig. 06), que funciona a partir de um sistema de alavancas em tesoura (1) unidas a dois braços superiores (2), e por um eixo central espaçador (3), nas quais são fixados arcos de aderência (4) com garras serrilhadas apostiçadas em sua estrutura (5), que aderem à parede interna da manilha, sendo que os dois braços superiores são ligados a uma anilha de içamento (6), por onde um equipamento guindaste ou similar, ao puxar o cabo de aço, cordas, cintas, fitas, correntes ou similares para cima, faz com que os braços superiores fechem e as alavancas abram, dessa forma, pressionando os arcos de aderência para fora, o que tensiona as garras serrilhadas na parede interna da manilha, travando o dispositivo por meio da própria força de atrito gerada. Para que o dispositivo possa retornar à superfície, dois olhais (7) podem ser puxados através de uma corda ou guia equivalente, manuseada por uma pessoa fora do poço, de modo a fechar/desarmar e travar o dispositivo, por meio de um pino de trava (8), sendo que, ao retornar à superfície, basta empurrar manualmente a alavanca de destrave (9), telescopando o pino de trava para fora do furo de segurança (10), e armando novamente o dispositivo para novo içamento.
