Patente de Invenção CONJUNTO DE LENTES DE IMAGEM, MÓDULO DE CONJUNTO DE LENTES DE IMAGEM E DISPOSITIVO ELETRÔNICO de LARGAN PRECISION CO., LTD. — IPC H04N 23/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.

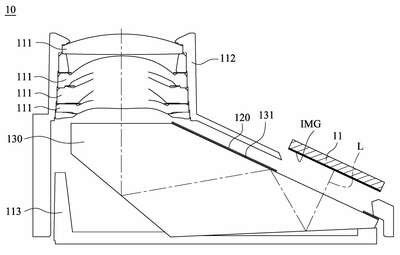

CONJUNTO DE LENTES DE IMAGEM, MÓDULO DE CONJUNTO DE LENTES DE IMAGEM E DISPOSITIVO ELETRÔNICO. Um conjunto de lentes de imagem inclui uma pluralidade de elementos de lentes, um elemento de dobramento do caminho da luz e um elemento de bloqueio de luz em forma de folha. Um eixo óptico é definido por meio dos elementos de lentes. O elemento de dobramento do caminho da luz inclui uma superfície óptica, e uma reflexão total de uma luz de imagem do conjunto de lentes de imagem ocorre pelo menos uma vez na superfície óptica. O elemento de bloqueio de luz em forma de folha corresponde ao elemento de dobramento do caminho da luz, e o elemento de bloqueio de luz em forma de folha inclui uma primeira superfície, uma segunda superfície e uma camada de microestrutura. A primeira superfície fica voltada para a superfície óptica. A segunda superfície é disposta relativamente à primeira superfície. A camada de microestrutura é pelo menos disposta na primeira superfície, e saliências são formadas na primeira superfície por meio da camada de microestrutura. Pelo menos uma área parcial entre a camada de microestrutura e a superfície óptica tem uma fenda de ar.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
08/04/2025
RPI 2831
Pedido de patente depositado
#2.1
18/02/2025
RPI 2824
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240067751' em 09/08/2024 12:33 (WB)
