CAIXA DE REDUÇÃO DE UM ESTÁGIO DE SEIS ENTRADAS E SAÍDA ÚNICA

Classificação IPC

Resumo técnico

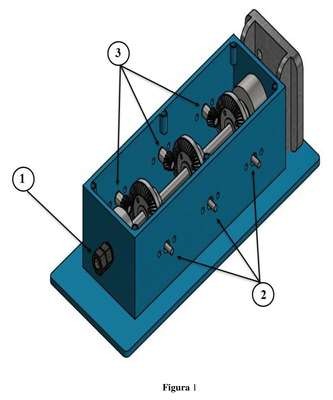

CAIXA DE REDUÇÃO DE UM ESTÁGIO DE SEIS ENTRADAS E SAÍDA ÚNICA.A presente patente de invenção é uma caixa de redução para uso em pequenas embarcações, para aplicações na área de engenharia elétrica, mecânica e naval, para ser usada como parte do sistema propulsivo de embarcações que usam motores elétricos como fonte primaria de propulsão, confeccionada em aço e com a forma de um paralelepípedo retângulo Fig. (1), contendo seis eixos de entradas dispostos em dois grupos de três eixos simetricamente opostos aos lados da caixa e um eixo de saída Fig. (2), cada eixo de entrada do motor se conecta internamente a um pinhão cônico hipóide, que se conecta a uma engrenagem cônica de dentes em espiral, o mesmo acontece do lado oposto, perfazendo um sistema de engrenagens com três coroas conectadas cada uma a dois pinhões. O eixo de saída atravessa a caixa de engrenagens cruzando as engrenagens pelo centro Fig. (3). A caixa apresenta um desenho exclusivo e atributos específicos, que permitem a conexão de até seis motores elétricos propiciando um controle rigoroso da velocidade de entrada e do torque de saída. Essa caixa de redução oferece uma solução para sistemas complexos que requerem combinação e redirecionamento de potência de várias fontes para uma saída unificada.
