CONJUNTO DE SUPORTES E MONTAGEM PARA FIXAÇÃO EM CARCAÇA ADAPTADA DE SOPRADOR TÉRMICO, EM SISTEMA DE POSICIONAMENTO ANGULAR JUNTO À SUPERFÍCIES METÁLICAS

Resumo técnico

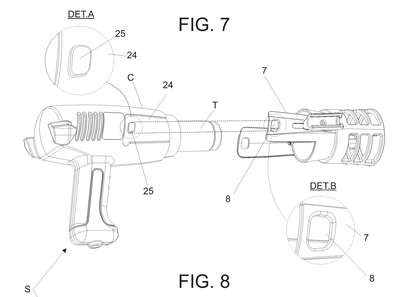

CONJUNTO DE SUPORTES E MONTAGEM PARA FIXAÇÃO EM CARCAÇA ADAPTADA DE SOPRADOR TÉRMICO, EM SISTEMA DE POSICIONAMENTO ANGULAR JUNTO À SUPERFÍCIES METÁLICAS. Para manter o soprador térmico (S), quando em uso, porém em condição momentânea de descanso, em 10° de inclinação em relação ao centro do seu tubo térmico injetor (T), formando um distanciamento adequado da superfície metálica (M) que recebe o tratamento de envelopamento. Para tanto, um conjunto de suportes, de corpo anelar gradeado (1), aberto, de corpo cônico (4) e de corpo maciço (15), são montados entre si e introduzidos e fixados no soprador térmico (S). Através desse arranjo é possibilitado o acoplamento com um bloco magnetizado (M) passível de ser fixado por atração magnética no ponto desejado da superfície (SU) durante o trabalho de revestimento, quando o soprador (S) pode ir sendo retirado e reintroduzido sucessivamente em sistema deslizante pelo olhal (22) do suporte cônico (4). As porções de fundo (19) e (20) do suporte maciço angular (15) formam, juntamente com os ressaltos triangulares (9) do suporte cônico (4), um sistema angular para que o soprador (S), quando em descanso momentâneo, mantenha-se posicionado em 10° de inclinação em relação ao centro do seu tubo térmico injetor (T), em distanciamento adequado da superfície metálica (M) evitando danos no revestimento.

Classificação IPC
