Patente de Invenção SISTEMA DE DOCAGEM E ANCORAGEM DE SKID COM ENGATES de PETRÓLEO BRASILEIRO S.A. - PETROBRAS — IPC E21B 41/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

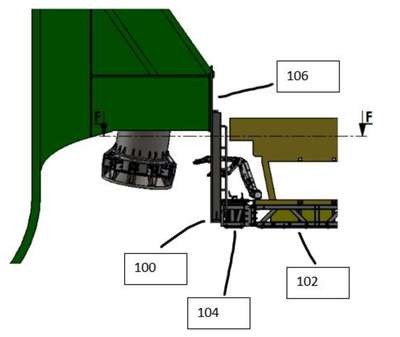

SISTEMA DE DOCAGEM E ANCORAGEM DE SKID COM ENGATES. A presente invenção se refere a um sistema de docagem e ancoragem de skid com engates, que compreende uma estrutura de docagem (100), um skid intercambiável (102) e um skid de engate (104). A estrutura de docagem (100) é formada por chapas soldadas compreendendo uma placa traseira (302) e uma placa frontal (300). Além disso, a placa traseira (302) apresenta um sulco para fixação vertical no riser balcony (106). Já a placa frontal (300) compreende pelo menos duas alças frontais (304), pelo menos quatro chavetas (306) localizadas na região central da placa frontal (300), e pelo menos quatro suportes de engate (308) na parte inferior da placa frontal (300). Adicionalmente, o skid de engate (104) compreende uma estrutura de treliça soldada (500), quatro pinos de engate (502) e uma cesta de ferramentas (504).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
23/12/2025
RPI 2868
Pedido de patente depositado
#2.1
06/08/2024
RPI 2796
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240049952' em 13/06/2024 10:29 (WB)
