SUPORTE DE PAREDE PARA PRENDER BICICLETA

Classificação IPC

Resumo técnico

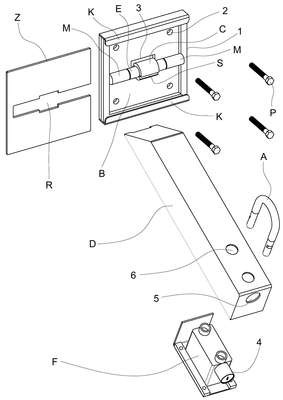

SUPORTE DE PAREDE PARA PRENDER BICICLETA. Invenção referente a um suporte fixado à parede, e que é destinado a prender uma bicicleta durante os períodos em que esta não está em uso. Compreende uma placa base (B), que é fixada na parede por meio de parafusos (P); enquanto que, na sua face anterior são montados mancais (M) para um eixo horizontal (E), em cuja região média é fixo um espessamento cilíndrico (C) e dotado de dois sulcos longitudinais (S) diametralmente opostos. E sendo que, no referido eixo (E), é fixo um braço articulado (D), o qual recebe na sua extremidade anterior um mecanismo de fechadura (F) do tipo cadeado, cuja alça (A) - em formato de letra U invertida - é montada, operativamente na face superior do braço (D); e sendo que, é compreendida uma placa de acabamento (Z), a qual é introduzida horizontal e deslizantemente entre um par de canaletas guia (K) que são formadas na placa base (B); sendo que, a referida placa de acabamento (Z) apresenta um recorte (R) cujo formato corresponde às espessuras e posicionamentos dos mancais (M), eixo (E) e espessamento (C), ficando este recorte (R) aberto numa das bordas laterais da referida placa de acabamento (Z).
