CONJUNTO ADAPTADOR DE REVERSÃO ENTRE MOTOR TRIFÁSICO E CONTROLADOR DE VELOCIDADE DE EIXOS DE MÁQUINAS-FERRAMENTA

Classificação IPC

Resumo técnico

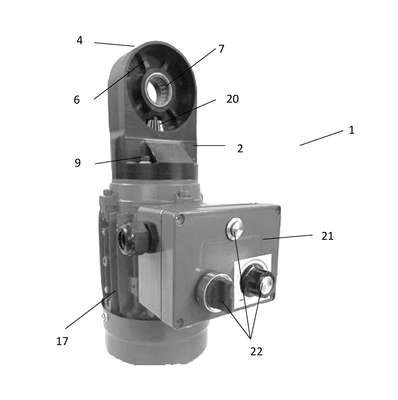

CONJUNTO ADAPTADOR DE REVERSÃO ENTRE MOTOR TRIFÁSICO E CONTROLADOR DE VELOCIDADE DE EIXOS DE MÁQUINAS-FERRAMENTA. Referida invenção é um conjunto adaptador de reversão entre motor trifásico e controlador de velocidade de eixos de máquinas-ferramenta, de modo a prover um dispositivo de transmissão de giro distinto, externo e separado do sistema eletro-eletrônico de comando de motores trifásicos para função de movimentar os eixos X e Y das mesas das ditas fresadoras, auxiliando o operador da máquina nesta função, otimizando seu trabalho, sendo composto superiormente por um mancal(2) com base(3), da qual se projeta um arco(4) possuidor de um furo vazado(7), sendo que, centralmente é possuidora de rebaixo axial(10), um segundo rebaixo(11) e um rebaixo cônico(12), cujo conjunto(1) também é composto por motor trifásico(17), do qual projeta-se superiormente, o eixo motriz(18), prolongador(19) e engrenagem cônica(20), os quais são solidários ao mancal(2), de modo a possibilitar o giro do fuso(14) da mesa(15), sendo ainda possuidor de painel de comando eletro-eletrônico(21), cujo mancal(2), motor(17) e painel(21) são solidários funcionalmente entre si, porém, não comunicantes fisicamente entre si, portanto os resíduos de carbono existentes do desgaste dos carvões das escovas do motor(17) não contaminam o painel de comando(21) e o mancal(2), impedindo danos ao sistema, e manutenções indesejadas e não programadas.
