PROCESSOS DE CONTROLE PARA MICRORREDES DE CORRENTE ALTERNADA COM SUPORTE COORDENADO DE TENSÃO E DE COMPENSAÇÃO DESCENTRALIZADA DE CORRENTES HARMÔNICAS

Classificação IPC

Resumo técnico

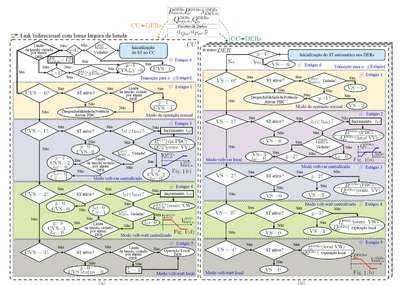

PROCESSOS DE CONTROLE PARA MICRORREDES DE CORRENTE ALTERNADA COM SUPORTE COORDENADO DE TENSÃO E DE COMPENSAÇÃO DESCENTRALIZADA DE CORRENTES HARMÔNICAS. Trata-se de um processo de controle para microrredes (MRs) formadas por geradores distribuídos (do inglês, distributed energy resources - DERs) despacháveis ou não despacháveis. A tecnologia permite mitigar distúrbios de tensão e distorção harmônica de corrente. Utilizam-se técnicas como a aplicação de curvas do tipo Volt-Var e Volt-Watt, compensação seletiva de correntes harmônicas (CSCH) baseada na detecção de tensão, dentre outras. A tecnologia proposta tira proveito da combinação de suas características técnicas, alcançando-se uma baixa complexidade de implementação e proporcionando de forma concomitante os seguintes efeitos técnicos: 1) controle de despacho de potência no PAC (ponto de acoplamento comum), capaz de interagir com agentes externos (ou seja, operador do sistema de distribuição - OSD); 2) o processo proposto não exige conhecimento dos parâmetros da MR (i.e., impedâncias de linha e cargas), não requer algoritmos com elevada carga computacional, não requer adições extras de sensores de corrente/tensão nos DERs convencionais; e 3) regula efetivamente as tensões dos nós internos da MR independentemente da característica X/R das impedâncias de linha. A tecnologia aplica-se no campo técnico de equipamentos, técnicas de controle e infraestruturas relacionadas às microrredes constituídas por DERs.
