DISPOSITIVO DE ACOPLAMENTO PARA LIMPEZA DE LENTES DE SENSORES E MÉTODO DE INSTALAÇÃO DE UM DISPOSITIVO DE ACOPLAMENTO PARA LIMPEZA DE LENTES DE SENSORES

Classificação IPC

Resumo técnico

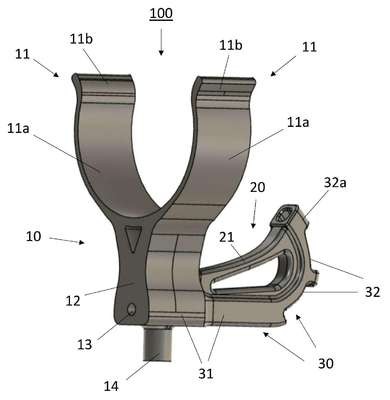

DISPOSITIVO DE ACOPLAMENTO PARA LIMPEZA DE LENTES DE SENSORES E MÉTODO DE INSTALAÇÃO DE UM DISPOSITIVO DE ACOPLAMENTO PARA LIMPEZA DE LENTES DE SENSORES. A presente invenção é aplicada na área de manutenção de lentes de câmeras e sensores e, mais particularmente, refere-se a um dispositivo de acoplamento para limpeza de lentes de sensores compreendendo: uma porção de fixação tendo duas abas fixadoras; uma haste guia de mangueira; e um canal de direcionamento, em que o canal de direcionamento inclui uma seção de canal reta e uma seção de canal curva tendo uma terminação voltada para a região formada entre as duas abas fixadoras. A presente invenção refere-se ainda a um método de instalação de um dispositivo de acoplamento para limpeza de lentes de sensores compreendendo: introduzir uma mangueira por um orifício disposto em uma porção inferior de uma base de uma porção de fixação ao longo de um canal de direcionamento; acoplar uma ferramenta de instalação em uma protuberância de encaixe disposta no fundo da base da porção de fixação; elevar o dispositivo, por meio da ferramenta de instalação, até a altura em que o sensor está instalado, de modo que a primeira extremidade de mangueira, na proximidade da extremidade do canal de direcionamento, fique voltada em direção à lente do sensor; encaixar fixamente as abas fixadoras no corpo de sensor; acoplar uma segunda extremidade de mangueira, nas proximidades de ou no solo, em um dispositivo de bombeio ou reservatório de fluido de limpeza para prover fluxo de fluido de limpeza de maneira controlada ao longo da mangueira.
