VIDRO BORO, ALUMÍNIO, MAGNÉSIO E LÍTIO COM DOPAGEM OPCIONAL DE CÉRIO E RESPECTIVO PROCESSO DE OBTENÇÃO

Classificação IPC

Resumo técnico

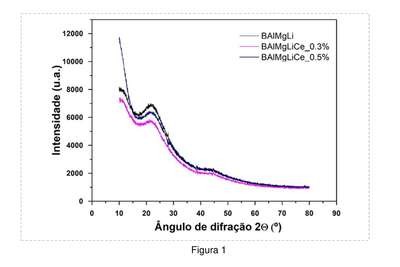

VIDRO BORO, ALUMÍNIO, MAGNÉSIO E LÍTIO COM DOPAGEM OPCIONAL DE CÉRIO E RESPECTIVO PROCESSO DE OBTENÇÃO. Este documento apresenta um vidro boro, alumínio, magnésio e lítio e sua rota de produção (vidro cerâmico borato). Foram produzidas amostras do vidro sem dopante (BAlMgLi) e dopadas com cério (BAlMgLi:xCe). Nas amostras do vidro dopado, o cério é adicionado aos compostos com percentual (x) de 0,3% ou 0,5%. As propriedades estruturais desse material foram caracterizadas por difratometria de raios X e espectroscopia Raman. As propriedades luminescentes foram analisadas com as técnicas de termoluminescência (TL) e luminescência opticamente estimulada (OSL). Os reagentes empregados na produção do vidro foram ácido bórico, óxido de alumínio, óxido de magnésio, carbonato de lítio e óxido de cério. O vidro contém a seguinte formulação: 81H3BO3 - 9Al2O3- 9MgO - 1Li2CO3 - XCeO2, com x igual a 0,0% no caso das amostras não dopadas. Para a preparação das amostras, esses compostos são homogeneizados; em seguida, o material é colocado em cadinho de porcelana e levado ao forno para elevação gradual de sua temperatura, permanecendo a 1100 ºC por 4 horas. Depois, o material é vertido em molde de alumínio a 200 °C para resfriamento em temperatura ambiente. Os difratogramas obtidos são característicos de sólidos amorfos, o que comprova a estrutura vítrea do material. Os espectros de Raman indicaram que o boro, como formador de rede estrutural, manteve-se em suas posições atômicas em função dos outros elementos constituintes do material e que as amostras são pouco higroscópicas. A análise do sinal luminescente das amostras dopadas com cério, previamente irradiadas com doses de radiação beta de fonte de 90Sr+90Y, se mostraram proporcionais à dose absorvida em ambas as técnicas (TL e OSL). Portanto, as amostras dopadas podem ser apropriadas para aplicação como dosímetro passivo de radiação ionizante. A amostra não dopada não exibe sinal luminescente considerável. O presente trabalho foi realizado com apoio do CNPq.
