APERFEIÇOAMENTOS INTRODUZIDOS EM ROLETE COM LUBRIFICADOR AUTOMÁTICO APLICADO EM EQUIPAMENTO DESCARREGADOR DE NAVIO DE MINÉRIOS E/OU OUTROS GRÃOS

Classificação IPC

Resumo técnico

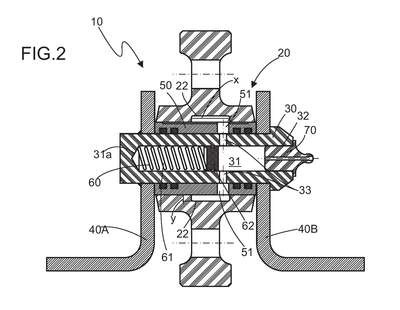

APERFEIÇOAMENTOS INTRODUZIDOS EM ROLETE COM LUBRIFICADOR AUTOMÁTICO APLICADO EM EQUIPAMENTO DESCARREGADOR DE NAVIO DE MINÉRIOS E/OU OUTROS GRÃOS. Trata-se de rolete (20) aplicado em equipamento descarregador (não ilustrado) de navio de minérios e/ou outros, o qual prevê lubrificador automático (10) que compõe redutor de atrito do sistema de tração de descarregador de navios, sendo que dito lubrificador automático (10) compreende eixo central (30) oco montado transversalmente em mancais (40A) e (40B), o qual é instalado coaxialmente na bucha (50) juntamente com o corpo do rolete (20); a porção oca (31) do dito eixo (30) compõe uma bolsa de armazenamento (BS) do lubrificante (b1) em cuja abertura (32) é instalado pino graxeiro (70) idealizado para a inserção do lubrificante (b1) na dita bolsa de armazenamento (BS); na porção tubular (31) do dito eixo (30) são praticados orifícios traspassantes (33) diametralmente opostos, os quais compõe canais de passagem (CP) do lubrificante (b1) e são comunicantes com orifícios (51) praticados na dita bucha (50), os quais, por sua vez, compõe canais comunicantes secundários (CP1) com a câmera (CM) prevista na porção tubular interna (21) do dito rolete (20), a qual é formada pela previsão de um rebaixo anelar (22) na parede interna (21) de largura (x) e profundidade (y).
