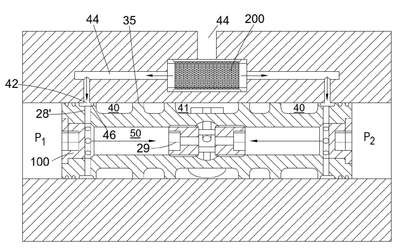

Patente de Invenção SERVOVÁLVULA, CARRETEL, E, MÉTODO PARA FABRICAR UM CARRETEL — IPC F15B 13/044. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SERVOVÁLVULA, CARRETEL, E, MÉTODO PARA FABRICAR UM CARRETEL. É fornecida uma servoválvula que compreende um conjunto de válvula de transferência de fluido (5) que compreende uma porta de abastecimento de fluido primário (14) e uma porta de controle (15), um carretel de válvula móvel (4) disposto para regular fluxo de fluido através de uma primeira trajetória de fluido da porta de abastecimento de fluido primário (14) à porta de controle (15), e um conjunto de cano de jato configurado para mover axialmente o carretel (4) em relação ao conjunto de válvula de transferência de fluido (5) em resposta a um sinal de controle para regular o fluxo de fluido ao longo da primeira trajetória de fluido. O conjunto de cano de jato compreende um bocal direcionável (19?) do qual o fluido é direcionado às extremidades (4a, 4b) do carretel em uma quantidade determinada pelo sinal de controle. O carretel compreende uma abertura (28?) e uma passagem interior (50) que acopla de maneira fluida a abertura ao conjunto de cano de jato por meio de uma segunda trajetória de fluido. A primeira trajetória de fluido é isolada de maneira fluida da segunda trajetória de fluido dentro do carretel.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
01/10/2024
RPI 2804
Pedido de patente depositado
#2.1
21/05/2024
RPI 2785
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240017131' em 29/02/2024 13:46 (WB)
