CÉLULA DE CARGA APLICÁVEL A TREMONHA, CAMINHÕES DE GRÃOS E CONTENTORES EM GERAL

Classificação IPC

Prioridades unionistas

Resumo técnico

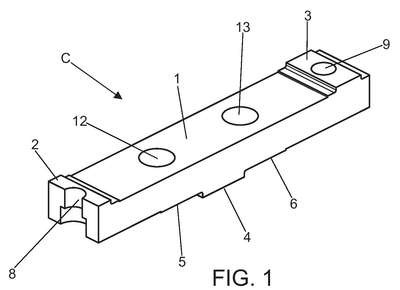

CÉLULA DE CARGA APLICÁVEL A TREMONHA, CAMINHÕES DE GRÃOS E CONTENTORES EM GERAL. É uma Célula de Carga do tipo que é disposta ligada a uma placa de fixação superior que é fixada ao chassi ou estrutura da tremonha e a uma placa de fixação inferior que é fixada a um eixo transversal do material rodante da mesma; entre as placas de fixação e de montagem, o corpo da célula de carga é disposto que possui orifícios para a passagem de parafusos de ancoragem que fixam o corpo da célula de carga às referidas placas de fixação superior e inferior. O corpo da célula tem um espessamento central saliente (4) que se projeta para fora de sua face inferior, para ser alojado e embutido em uma cavidade receptora (7) definida na face frontal da placa de fixação inferior. A face superior do corpo da célula de carga tem uma depressão plana central (1) que se estende entre duas seções periféricas de maior espessura (2) e (3), cada uma das quais é atravessada por pelo menos um orifício (9) fornecido para a passagem dos parafusos de fixação que ligam o corpo da célula (C) com a placa de fixação superior (P1).O espessamento central (4) que apresenta a face inferior do corpo da célula de carga é envolvido por dois espessamentos adjacentes (5) e (6), cada um dos quais é atravessado por pelo menos um orifício de passagem fornecido para a passagem dos parafusos de fixação correspondentes que ligam o corpo da célula com a placa de fixação inferior.
