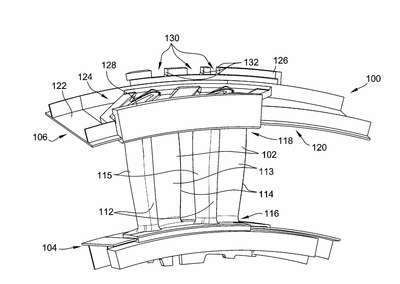

Patente de Invenção SEGMENTO DE BOCAL PARA USO COM MÚLTIPLOS MECANISMOS DE TURBINA DIFERENTES de GENERAL ELECTRIC TECHNOLOGY GMBH — IPC F03B 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SEGMENTO DE BOCAL PARA USO COM MÚLTIPLOS MECANISMOS DE TURBINA DIFERENTES. Um segmento de bocal (100) inclui uma cinta interna (104), uma cinta externa (106) e pelo menos uma pá de hélice de bocal (102) estendendo-se entre as cintas interna e externa (104, 106). A cinta externa (106) inclui um gancho (126) que se estende radialmente para fora de uma superfície externa (122). O gancho (126) está orientado para se acoplar a um suporte (17) dentro de diferentes primeiro e segundo mecanismos de turbina (10). O gancho (126) se estende circunferencialmente ao longo da superfície externa (122) e inclui fendas (130) definidas no mesmo. Uma primeira fenda (130) inclui uma primeira superfície de carga circunferencial (132), e uma segunda fenda (130) inclui uma segunda superfície de carga circunferencial (132). Quando o segmento de bocal (100) é acoplado ao primeiro motor de turbina (10), a primeira superfície de carga circunferencial (132) engata um elemento antirrotação (48) enquanto a segunda superfície de carga circunferencial (132) não engata um elemento antirrotação (48). Quando o segmento de bocal (100) está acoplado ao segundo motor de turbina (10), a segunda superfície de carga circunferencial (132) engata um elemento antirrotação (48) enquanto a primeira superfície de carga circunferencial (132) não engata um elemento antirrotação (48).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
13/08/2024
RPI 2797
Pedido de patente depositado
#2.1
07/05/2024
RPI 2783
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240008566' em 31/01/2024 14:09 (WB)
