MÉTODO E PROCESSO PARA MEDIÇÃO E MODELAGEM DA IMPEDÂNCIA DE ATERRAMENTO PARA O PROJETO ÓTIMO DOS SISTEMAS DE ATERRAMENTO DAS LINHAS DE ALTA E EXTRA ALTA TENSÃO

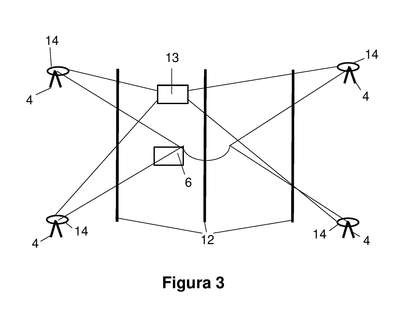

Patente de Invenção MÉTODO E PROCESSO PARA MEDIÇÃO E MODELAGEM DA IMPEDÂNCIA DE ATERRAMENTO PARA O PROJETO ÓTIMO DOS SISTEMAS DE ATERRAMENTO DAS LINHAS DE ALTA E EXTRA ALTA TENSÃO de CESI DO BRASIL CONSULTORIA LTDA — IPC G01R 19/25. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO E PROCESSO PARA MEDIÇÃO E MODELAGEM DA IMPEDÂNCIA DE ATERRAMENTO PARA O PROJETO ÓTIMO DOS SISTEMAS DE ATERRAMENTO DAS LINHAS DE ALTA E EXTRA ALTA TENSÃO. A presente invenção, pertencente à área de sistemas elétricos de potência, refere-se a um método e processo para medição e modelagem da impedância do conjunto torre-eletrodo de aterramento de linhas de transmissão de alta e extra alta tensão, mesmo quando energizadas. Ele é composto basicamente pelos processos de medição de varredura de altas frequências SFRA e medição de tensões e correntes via a aplicação de impulso de alta corrente no conjunto torre-eletrodo em campo; e na aplicação do software de transientes eletromagnéticos no domínio do tempo ATPDraw para a modelagem da impedância do conjunto torre-eletrodo de aterramento com base nas medições realizadas em campo, para a modelagem ótima do Eletrodo de Aterramento (10) e para a simulação e análise de desempenho do sistema de aterramento, torres e Linha de Transmissão (12) às descargas atmosféricas; bem como aplicação de melhorias no sistema de aterramento caso necessário.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
12/08/2025
RPI 2849
Pedido de patente depositado
#2.1
07/05/2024
RPI 2783
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240008483' em 31/01/2024 11:37 (WB)
