SISTEMA DE VÁLVULA HIDRÁULICA MULTIFUNCIONAL DE ACIONAMENTO MECÂNICO AUTOMÁTICO E VÁLVULA ASSOCIADA

Classificação IPC

Resumo técnico

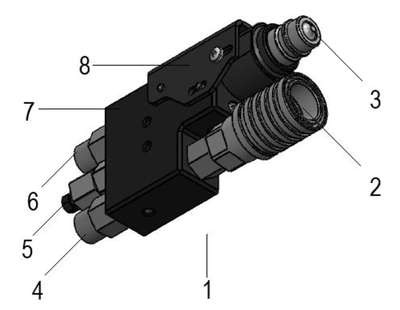

SISTEMA DE VÁLVULA HIDRÁULICA MULTIFUNCIONAL DE ACIONAMENTO MECÂNICO AUTOMÁTICO E VÁLVULA ASSOCIADA. De uma maneira geral a presente invenção pertence ao setor tecnológico de válvulas hidráulicas e se refere, mais especificamente, a um sistema de válvula (1) hidráulica multifuncional de acionamento mecânico automático e válvula (1) associada, acionada mediante acoplamento de engate rápido do tipo pino e válvula, cujas principais funções são fluxo contínuo, retorno, alívio de pressão e direcionamento de fluxo, possibilitando o fluxo contínuo de fluido hidráulico para alimentação de outros componentes hidráulicos, permitindo o direcionamento do fluxo dos fluidos e servindo também como retorno do fluído dos componentes para o reservatório de forma automática e em sentido único, sem a necessidade de interrupção de fluxo para remoção e remontagem do sistema. A válvula (1) ora revelada, conforme se pode verificar na figura 1, é composta, basicamente, por um bloco de alumínio (7) com carretel (8) e gatilho de acionamento, saída (2), válvula de alívio (3), retorno (4), alívio (5), entrada de pressão (6). O funcionamento da vávula (1) deve ocorrer a pressão mínima 10bar e máxima 300bar, com vazão podendo variar de 5lpm a 100lpm, sendo que, preferencialmente, deve trabalhar com 180bar a vazão de 45lpm.
