MÓDULO DE GERAÇÃO DE IMAGEM ÓPTICA, MÓDULO DE CÂMERA E DISPOSITIVO ELETRÔNICO

Classificação IPC

Prioridades unionistas

Resumo técnico

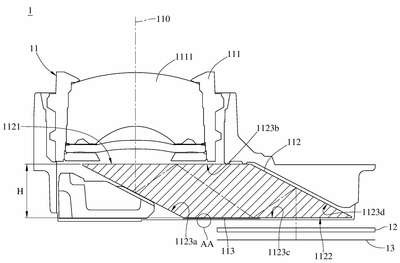

MÓDULO DE GERAÇÃO DE IMAGEM ÓPTICA, MÓDULO DE CÂMERA E DISPOSITIVO ELETRÔNICO. Um módulo de geração de imagem óptica inclui uma montagem de lentes de geração de imagem, um elemento de dobra de caminho óptico e um elemento de bloqueio de luz. A montagem de lentes de geração de imagem inclui pelo menos um elemento de lente óptica. O elemento de dobra de caminho óptico é disposto em um lado da imagem da montagem de lentes de geração de imagem, e o elemento de dobra de caminho óptico possui uma superfície incidente de luz, uma superfície de saída de luz, e pelo menos uma superfície óptica refletiva. O elemento de bloqueio de luz é disposto oposto a pelo menos uma superfície óptica refletiva e o elemento de bloqueio de luz inclui uma área de intervalo que mantém uma distância a partir do elemento de dobra de caminho óptico. A pelo menos uma superfície óptica refletiva é uma superfície óptica de reflexão total configurada para totalmente internamente refletir luz de geração de imagem do módulo de geração de imagem óptica no elemento de dobra de caminho óptico. A área de intervalo do elemento de bloqueio de luz e a superfície óptica de reflexão total formam uma fenda de ar entre as mesmas.
