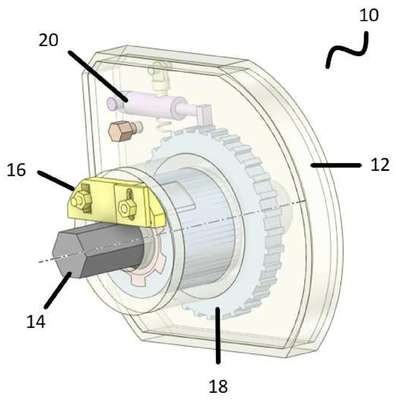

Patente de Invenção FERRAMENTA TORQUEADEIRA de PETRÓLEO BRASILEIRO S.A. - PETROBRAS — IPC B25B 21/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
FERRAMENTA TORQUEADEIRA. A presente invenção revela uma ferramenta torqueadeira bidirecional (10) compreendendo: uma carcaça impermeável (12); um fuso (14); uma placa anti-rotação (16); um conjunto rotativo (18); e um conjunto hidráulico de acionamento (20). O fuso (14), por sua vez, é formado por uma extremidade sextavada e uma extremidade cilíndrica (32) com estrias horizontais, podendo ser acionado pelo conjunto hidráulico de acionamento (20) ou diretamente por meio de suaextremidade sextavada (30). Em relação ao conjunto rotativo (18), este compreende: uma roda dentada (50); e uma luva estriada (52) que é acoplada à roda dentada (50) para receber a extremidade cilíndrica (32) do fuso (14). Ademais, o conjunto hidráulico de acionamento (20) compreende: um cilindro principal (60); um cilindro auxiliar (62); e uma mola (64). De modo que o cilindro principal (60) é responsável por aplicar a força necessária para girar a roda dentada (50) e o cilindro auxiliar (62) é responsável porelevar a ponta do cilindro principal (60) para iniciar um novo ciclo de aplicação de torque, sendo acionado por um controlador lógico programável (PLC).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
22/07/2025
RPI 2846
Pedido de patente depositado
#2.1
26/03/2024
RPI 2777
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240002322' em 09/01/2024 15:51 (WB)
