DISPOSIÇÃO INTRODUZIDA EM FERRAMENTA COM MACACO HIDRÁULICO INTEGRADO PARA EXPANSÃO E INSTALAÇÃO DE COIFAS AUTOMOTIVAS EM JUNTAS HOMOCINÉTICAS

Classificação IPC

Resumo técnico

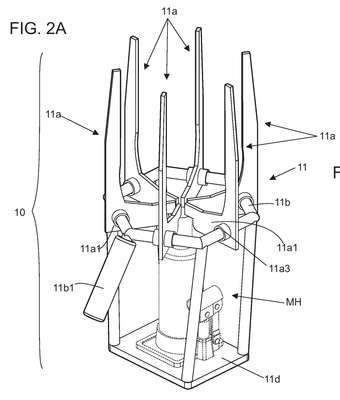

DISPOSIÇÃO INTRODUZIDA EM FERRAMENTA COM MACACO HIDRÁULICO INTEGRADO PARA EXPANSÃO E INSTALAÇÃO DE COIFAS AUTOMOTIVAS EM JUNTAS HOMOCINÉTICAS. Trata-se de ferramenta (10) para expansão e aplicação de coifas (CF) de juntas homocinéticas (JH) instaladas entre semieixo (SE) de veículos; dita ferramenta (10) é confeccionada em aço e recebe um macaco hidráulico (MH) instalado em base (11d), a qual é conectada em armação estrutural (11) por meio de colunas (11c); dita armação (11) é formada por arranjo de pelo menos seis hastes (11a) de formato em L cada qual com membro alongado (11a2) e braço (11a1) dotado de orifício (11a1') e recorte extremo (11a1"); as hastes (11a) são estabilizadas por limitadores (11a3) concêntricos aos orifícios (11a1') e montados no suporte (11b); os orifícios (11a1') recebem suporte hexagonal (11b) cuja parede externa desenvolvem as ditas colunas (11c), bem como desenvolve cabo (11b1) de locomoção e transporte da ferramenta (10); o espaçamento entre o suporte (11b) e base (11d) configura vão (V); a extensão do eixo (MH2) do macaco hidráulico (MH) e deslocamento dos braços (11a1) das hastes (11a) em direção ao centro do suporte (11b) configura afastamento (AF) das extremidades livres dos membros alongados (11a2).
