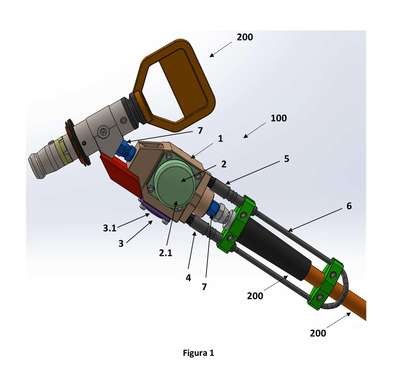

Patente de Invenção DISPOSITIVO PARA ALOJAR CONVERSOR DE PROTOCOLO EM MANGUEIRA PARA CONEXÃO ELÉTRICA SUBMARINA de PETRÓLEO BRASILEIRO S.A. - PETROBRAS — IPC B63B 21/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO PARA ALOJAR CONVERSOR DE PROTOCOLO EM MANGUEIRA PARA CONEXÃO ELÉTRICA SUBMARINA. A presente invenção se refere a um dispositivo para alojar conversor de protocolo em mangueira para conexão elétrica submarina, compreendendo pelo menos um bloco de junção, conectado à mangueira para conexão elétrica submarina; o bloco de junção compreende pelo menos uma câmara seca na pressão atmosférica e pelo menos uma câmara pressurizada preenchida de óleo, isoladas entre si; em que a pelo menos uma câmara seca na pressão atmosférica compreende pelo menos uma placa eletrônica; pelo menos um primeiro penetrador arranjado na pelo menos uma câmara pressurizada preenchida de óleo; pelo menos um segundo penetrador arranjado na pelo menos uma câmara seca na pressão atmosférica; pelo menos um cabo submarino para interligar a pelo menos uma câmara seca na pressão atmosférica e a pelo menos uma câmara pressurizada preenchida de óleo, em que o pelo menos um cabo submarino é conectado ao pelo menos um primeiro penetrador e ao pelo menos um segundo penetrador; e pelo menos um canal de passagem de óleo dielétrico se estendendo entre as duas extremidades do bloco de junção, que se conectam com a mangueira para conexão elétrica submarina; em que o canal de passagem de óleo dielétrico atravessa a pelo menos uma câmara pressurizada preenchida de óleo.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
01/07/2025
RPI 2843
Pedido de patente depositado
#2.1
02/04/2024
RPI 2778
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230113945' em 26/12/2023 10:38 (WB)
