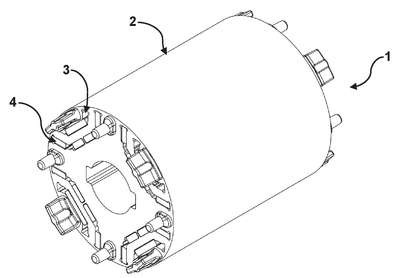

Patente de Invenção ROTOR PARA UMA MÁQUINA ELÉTRICA GIRANTE E MÁQUINA ELÉTRICA GIRANTE de WEG EQUIPAMENTOS ELÉTRICOS S/A — IPC H02K 1/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ROTOR PARA UMA MÁQUINA ELÉTRICA GIRANTE E MÁQUINA ELÉTRICA GIRANTE. A presente invenção refere-se a um rotor (1) para uma máquina elétrica girante de ímãs permanentes, o rotor compreendendo um pacote de rotor (2) montado em um eixo e uma pluralidade de conjuntos de ranhuras (3) em que são inseridos ímãs permanentes (4), cada conjunto de ranhuras (3) compreende: uma primeira ranhura radialmente mais externa (5) tendo um formato substancialmente em U com um segmento reto central (5a) e dois segmentos laterais opostos espelhados (5b, 5c), em que cada um dos segmentos laterais opostos espelhados faz um ângulo obtuso a com o segmento central (5a); e segunda e terceira ranhuras radialmente mais internas (6, 7) espelhadas entre si, cada uma das segunda e terceira ranhuras (6, 7) compreendendo um primeiro e um segundo segmentos retos (6a, 6b; 7a,7b) que fazem um ângulo obtuso Beta entre si. Cada um dos segmentos laterais opostos espelhados da primeira ranhura (5) e cada um dos segundos segmentos retos das segunda e terceira ranhuras (6,7) compreendendo uma extremidade em que são formados sulcos abaulados (5d, 5e; 6d, 6e).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
24/06/2025
RPI 2842
Pedido de patente depositado
#2.1
09/01/2024
RPI 2766
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230109658' em 12/12/2023 15:42 (WB)
