INVERSOR TRIFÁSICO

Classificação IPC

Resumo técnico

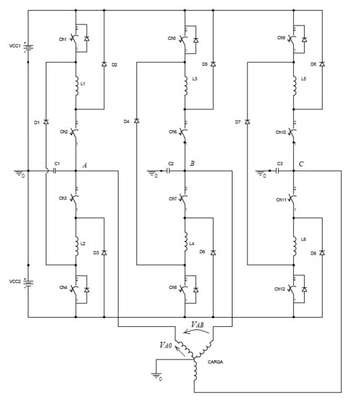

INVERSOR TRIFÁSICO. A presente invenção se refere a um arranjo eletrônico de inversor de frequência trifásico com saída senoidal e frequência variável. O inversor da presente invenção apresenta tensão de saída com baixa distorção harmônica total, ausência de overshoot na tensão de saída para qualquer variação de carga e assim com seu precursor não necessita do uso de filtros passivos de saída. A inovação é composta por arranjo estratégico de diodos, capacitores, indutores e chaves semicondutoras, bem como um controle PWM em malha fechada em histerese, desenvolvendo tensões senoidais na saída com baixa distorção harmônica total. As chaves semicondutoras operam em comutação não dissipativa ZVS (Zero Voltage Switching) e ZCS (Zero Current Switching) em grande parte dos períodos de chaveamento, o que faz com que esse conversor CC/CA tenha um rendimento elétrico superior e compatível com aplicações industriais. A topologia apresentada fornece tensão de saída senoidal, dispensando o uso de filtros passivos de saída e mitiga problemas, como queima de motores relacionados a sobretensões oriundas de chaveamento PWM convencional, falhas prematuras em mancais, auxilia na redução de vibrações excessivas e aumentos de temperatura causados por harmônicas, possui capacidade de alimentação de cargas desbalanceadas, reduz ruído irradiado e conduzido - EMI principalmente nos alimentadores (cabos) que alimentam os motores, dentre outros benefícios.
