FORNO MÓVEL PARA PRODUÇÃO DE CERÂMICA VERMELHA

Classificação IPC

Resumo técnico

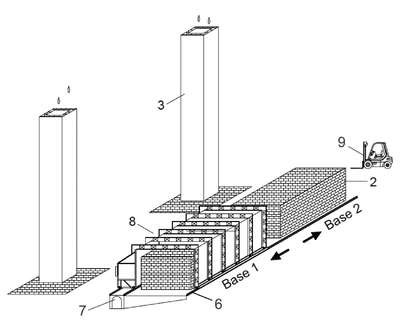

FORNO MÓVEL PARA PRODUÇÃO DE CERÂMICA VERMELHA. A presente invenção pertence ao setor de fabricação de tijolos e produtos para construção civil, e se refere, mais especificamente, a um forno móvel do tipo paulista desenvolvido para reduzir o tempo de construção desses tipos de forno, diminuir o tempo de queima, o consumo de combustível vegetal (lenha e insumos de madeira) o custo final, facilitar a operação de carga e descarga possibilitando o uso de empilhadeiras e pallets, além de melhorar o ambiente de trabalho, a eficiência e a qualidade de queima. A invenção compreende uma estrutura metálica (8) com revestimento em fibra cerâmica nas paredes que se movimenta sobre trilhos ferroviários (6) através de acionamento por motoredutores elétricos (não ilustrados) de uma câmara de queima (2) para outra ou vice-versa, dispondo de fornalhas (1) acopladas à lateral; as câmaras (2) são fabricadas em paredes de alvenaria e possuem a parte superior descoberta, e cada câmara (2) possui em sua fundação tijolos vazados (4) que são integrados a uma base chanfrada (5) localizada abaixo, que cria um canal para expelir gases por meio de uma chaminé ou exaustor (3), sendo que cada câmara de queima (2) possui longitudinalmente e limitada a sua extensão um canal secundário (7) que dispõe de aberturas em sua superfície superior; sendo que a estrutura metálica (8) se move entre as câmaras (2) e as envolve totalmente, separadamente, em todo seu comprimento.
