CONEXÃO DE INSERÇÃO PARA A CONEXÃO A UM AGREGADO

Classificação IPC

Prioridades unionistas

Resumo técnico

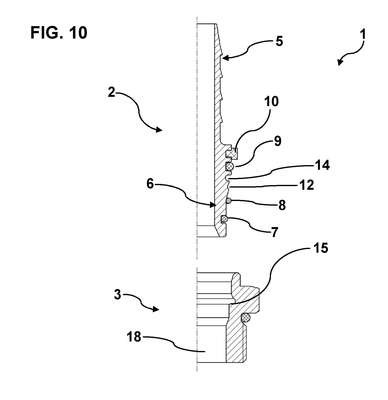

CONEXÃO DE INSERÇÃO PARA A CONEXÃO A UM AGREGADO. Conexão de inserção (1) para tubulações possuindo parte de inserção (2) e elemento de recepção (3), sendo conectáveis e novamente separáveis, onde a parte de inserção (2) tem, na primeira extremidade podendo ser introduzida no elemento de recepção (3), perno de inserção (6) e, na segunda extremidade, tem uma extremidade de conexão (5), através da qual a parte de inserção (2) pode ser conectada com duto. A conexão de inserção (1) incluindo elemento de mola (8) que que pode ser deslocado de uma ranhura de repouso (16) para a primeira ranhura de engate (12) no perno de inserção (6) através do elemento de remoção (15) presente na perfuração de recepção (18) do elemento de recepção (3), onde a primeira ranhura de engate (12) tem profundidade de ranhura menor que a ranhura de repouso (1). Um elemento de segurança (10) na ranhura na extremidade oposta à extremidade livre do perno de inserção (6), como batente final para o elemento de recepção (3) ao ocorrer a inserção, onde o elemento de segurança (10) sendo removível, para que depois da remoção do elemento de segurança (10), o perno de inserção (6) possa ser movido mais para dentro da perfuração de recepção (18) e o elemento de mola (8), possa ser movido de sua primeira ranhura de engate (12) para uma ranhura de liberação (14), onde a profundidade de ranhura é maior do que a da primeira ranhura de engate (12), para que o perno de inserção (6) possa ser movido para fora da perfuração de recepção (18) do elemento de recepção (3).
