DISPOSITIVO DE ASPIRAÇÃO PARA PARTÍCULAS NO TRATAMENTO DE LEVANTAMENTO DE APARAS DE TRILHOS DE ESTRADA DE FERRO

Classificação IPC

Prioridades unionistas

Resumo técnico

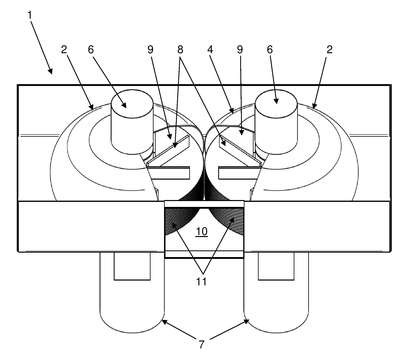

DISPOSITIVO DE ASPIRAÇÃO PARA PARTÍCULAS NO TRATAMENTO DE LEVANTAMENTO DE APARAS DE TRILHOS DE ESTRADA DE FERRO. A presente invenção refere-se a um dispositivo de aspiração (1) para partículas ou outros materiais estranhos, especialmente aparas, que surgem em consequência do tratamento de levantamento de aparas de trilhos de via férrea paralelos. Para isso o dispositivo de aspiração (1) tem dois exaustores radiais (2), os quais estão dispostos a um respectivo trilho de dois trilhos de via férrea paralelos do tráfego sobre trilhos. Em consequência do acionamento rotatório das rodas deexaustor (4), a corrente de ar e as partículas carregadas nela são desviadas radialmente em uma área de impacto (9) e alimentadas a uma abertura de saída (10). Cada roda de exaustor (4) é cilíndrica em sua forma básica e tem uma superfície periférica (11) concêntrica, a qual inclui um canal de coleta. As partículas se acumulam, em virtude de sua massa própria, em uma fenda anular, a qual está limitada entre o canal de coleta e uma superfície periférica (11) da roda de exaustor (4), e são arrastadas pela corrente de ar em direção circunferencial e alimentadas tangencialmente a uma fenda de cilindros limitada pelas duas superfícies periféricas (11). Entre as superfícies periféricas (11) ocorre um efeito de força mecânico sobre as partículas, através do qual aparas longas são alisadas e quebradas, de modo que o volume de material das partículas é nitidamente reduzido.
