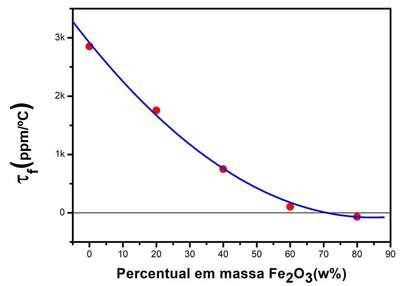

Patente de Invenção OBTENÇÃO DE ELEVADA ESTABILIDADE TÉRMICA DA MATRIZ BICU3TI3FEO12 SOB ADIÇÃO DE FE2O3 — IPC C04B 35/26. Figura publicada pelo INPI na Revista da Propriedade Industrial.
OBTENÇÃO DE ELEVADA ESTABILIDADE TÉRMICA DA MATRIZ BICU3TI3FEO12 SOB ADIÇÃO DE FE2O3. Nesta invenção, foi preparado um compósito cerâmico que apresenta boa estabilidade térmica na região de micro-ondas, este compósito de fórmula geral (1-x) Fe2O3 - (x) BiCu3Ti3FeO12 foi sintetizado pelo método de reação de estado sólido a partir dos óxidos Bi2O3 (Aldrich, 99,9%), TiO2 (Aldrich, 99,8%), Fe2O3 (Aldrich, 99,0%) e CuO (Vetech, 99,0%). Os óxidos foram pesados estequiometricamente para a obtenção da fase. Com a fase cerâmica BiCu3Ti3FeO12 sintetizada o compósito foi obtido na seguinte composição (0,80) Fe2O3 - (0,20) BiCu3Ti3FeO12. As propriedades dielétricas do compósito, na região de micro-ondas, foram avaliadas pela técnica de Hakki-Coleman e a estabilidade térmica foi analisada através do coeficiente de temperatura da frequência ressonante (Tauf). Foi observado que o compósito apresenta permissividade (Epsilon) 20 e Tauf de - 8,7 ppm/°C, o que mostra que o compósito apresenta boa estabilidade térmica pois o valor de Tauf está entre -10 a +10 ppm/°C. A partir destes resultados podemos perceber que este compósito apresenta propriedades dielétricas e estabilidade térmica adequadas para ser utilizados como dispositivos que operem na região de micro-ondas.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
20/05/2025
RPI 2837
Pedido de patente depositado
#2.1
19/12/2023
RPI 2763
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230097709' em 06/11/2023 14:08 (WB)
