EMPILHADEIRA PATOLADA AUTOMÁTICA COM SISTEMA DE RECOLHIMENTO PARA POSICIONAMENTO DENTRO DO BAÚ DE TRANSPORTE

Classificação IPC

Resumo técnico

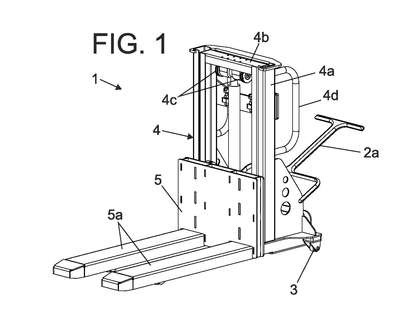

EMPILHADEIRA PATOLADA AUTOMÁTICA COM SISTEMA DE RECOLHIMENTO PARA POSICIONAMENTO DENTRO DO BAÚ DE TRANSPORTE. Para permitir a introdução de todo o equipamento empilhadeira (1), com ou sem um palete de carga, dentro do baú de carga (CA) de um veículo de transporte (VT) sem qualquer esforço físico pelo operador. Para tanto, empilhadeira (1) possui as patolas inferiores (6) em composição telescópicas à base móvel (2), ou seja, passíveis de serem movimentadas para frente e para trás da empilhadeira (1). Com isso, a empilhadeira (1) empurrada com o palete (PA) dentro da caçamba (CA) pode receber comando de abaixar a plataforma (5) fazendo os garfos (5a) se apoiarem no chão da caçamba (CA), onde então o operador puxa para trás a patola (6), liberando a porção frontal inferior do equipamento (1), permitindo ao operador realizar novo acionamento de descida da plataforma (5) que, por ter seus garfos (5a) apoiados no chão da caçamba (CA), faz com que o restante do corpo do equipamento (1) suba, desimpedido pela ausência patola (6), até o alinhamento desta última com os garfos (5), onde então o operador empurra a patola (6) para frente, retornando-a à posição inicial de apoio do peso do equipamento (1), o qual se encontra agora em sua posição inicial porém dentro da caçamba (CA) do veículo (VT), podendo ser dirigido e manobrado de acordo com a necessidade do operador para posicionamento do palete (PA) e sua carga.
