SISTEMA DE ALÍVIO DE AR E GASES PARA SUSPENSÕES DE MOTOCICLETAS

Classificação IPC

Resumo técnico

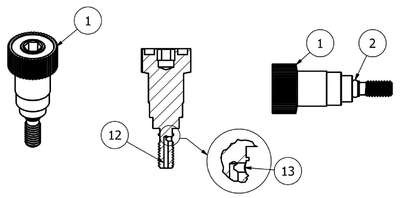

SISTEMA DE ALÍVIO DE AR E GASES PARA SUSPENSÕES DE MOTOCICLETAS. A presente patente de invenção (PI) refere-se a um sistema de alívio de ar e gases, cujas peças 1 (Figura 01), 3 (Figura 02), 5 (Figura 03) e 7 (Figura 04) são inseridas na suspensão 9 (Figura 05, Figura 07 e Figura 08), 10 (Figura 06), a fim de substituir o parafuso original de fábrica, o qual só possibilita que o excesso de ar e gases na suspensão seja retirado após o mesmo ser totalmente retirado. Tal sistema inovador funciona através de girar no sentido anti-horário a peça 1 (Figura 01), 3 (Figura 02), 5 (Figura 03) e 7 (Figura 04) em 1 (uma) a 3 (três) voltas (desapertando a mesma), sendo o suficiente para que o excesso do ar sobre pressão seja exaurido da suspensão como ilustram as Figuras 06, 07 e 08. O excesso de ar e gases são possíveis serem eliminados através desde sistema cujas peças possuem câmara interna 12 e 13 (Figura 01), 14 e 15 (Figura 02), 16 e 17 (Figura 03) e 18 e 19 (Figura 04) com saída a 90 graus de pequeno orifício com diâmetro calibrado, à medida que se gira as peças vão se descasqueando da cabeça das câmaras de amortecimento, quando o orifício ultrapassa a parede de superfície o ar é liberado automaticamente devido à alta pressão, após o alivio deste excesso de ar aperta-se novamente a peça 1 (Figura 01), 3 (Figura 02), 5 (Figura 03) e 7 (Figura 04) utilizada criando nova estabilidade na suspensão.
