ANEL DE LIGAÇÃO DE ESTATOR DE MÁQUINA ELÉTRICA, MÁQUINA ELÉTRICA GIRANTE E MÉTODO DE FABRICAÇÃO E MONTAGEM DE UM ANEL DE LIGAÇÃO

Classificação IPC

Resumo técnico

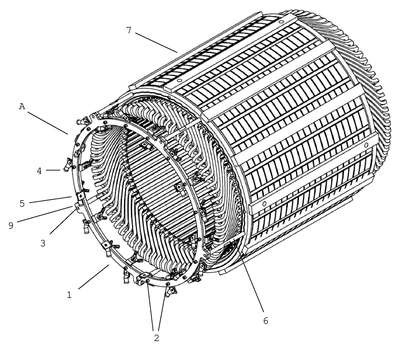

ANEL DE LIGAÇÃO DE ESTATOR DE MÁQUINA ELÉTRICA, MÁQUINA ELÉTRICA GIRANTE E MÉTODO DE FABRICAÇÃO E MONTAGEM DE UM ANEL DE LIGAÇÃO. A presente invenção se refere a um anel de ligação (A) do estator construído a partir de um suporte circular (1) formado por um conjunto de chapas isolantes compreendendo uma pluralidade de furos passantes (2) dispostos ao longo de sua circunferência e uma pluralidade de protuberâncias (9) dispostas radialmente para fora em relação ao centro do referido anel, sendo este anel fixado contra o pacote de chapas do estator (7) por elementos de fixação reversíveis (6) e compreendendo ainda uma pluralidade de barras de ligação em formato L (4) e barras de ligação em formato Z (5) dispostas nos referidos furos (2) ao longo da circunferência do suporte circular (1) de maneira intercalada. As barras de ligação em formato L e Z permitem eliminar a necessidade de soldagem na conexão entre início e fim de grupos de bobinas e seus respectivos cabos de ligação, já que tanto os terminais das bobinas (8) quanto os terminais dos cabos (11) podem ser conectados eletricamente entre si por meio das barras de ligação (4) e (5). A presente invenção elimina o processo de soldagem dos cabos de ligação do estator e as dificuldades relacionadas ao mesmo, permitindo que estes cabos sejam facilmente substituídos.
