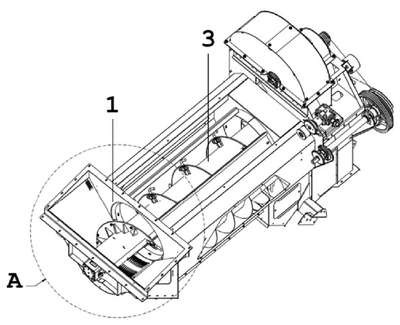

Patente de Invenção DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MÁQUINA RECOLHEDORA DE GRÃOS de INDÚSTRIAS COLOMBO S.A. — IPC A01D 46/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MÁQUINA RECOLHEDORA DE GRÃOS. Que prevê a inserção, anteriormente ao túnel de processamento (1), de defletores (2) laterais com grau de decaimento de pelo menos 30º, e o aumento do comprimento do túnel de processamento; a inclusão de uma chapa (4) na região inicial do helicoide do cilindro debulhador, tangenciando o cilindro debulhador, e a inclusão de um cilindro hidráulico (6), ligado a um mecanismo de articulação (7) do quadro (8) do conjunto de peneiras vibratórias (9), oscilante em torno do mancal (10), no qual também está ligado cabo de aço (11), cuja extremidade oposta está ligada ao ponteiro (12) articulado na estrutura da máquina, dotado de pêndulo (13) inferior, e, em terrenos inclinados à direita, o cilindro hidráulico articula o conjunto de peneiras vibratórias à esquerda, e o cabo de aço traciona o ponteiro à direita, e, em terrenos inclinados à esquerda, o cilindro hidráulico articula o conjunto de peneiras vibratórias à direita, e a mola pretensionada (14) traciona o ponteiro à esquerda, em ambos os casos, o conjunto de peneiras vibratórias estará nivelado em relação ao solo quando o ponteiro estiver alinhado com o pêndulo.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
18/03/2025
RPI 2828
Pedido de patente depositado
#2.1
31/10/2023
RPI 2756
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230079276' em 06/09/2023 14:16 (WB)
