Patente de Invenção SENSOR DE COMBUSTÍVEL E MÉTODO DE SENSORIAMENTO de MARELLI SISTEMAS AUTOMOTIVOS INDUSTRIA E COMERCIO BRASIL LTDA — IPC F02D 19/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Número
102023017811
Tipo
Patente de Invenção
Depósito
01/09/2023
Publicação
19/03/2024
Carta-patente disponível
Temos o documento oficial completo deste processo, publicado pelo INPI.

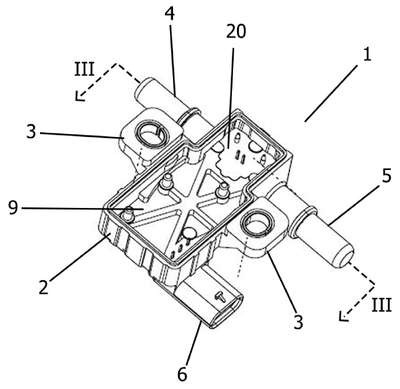

SENSOR DE COMBUSTÍVEL E MÉTODO DE SENSORIAMENTO. É descrito um sensor de combustível (1) para a detecção do percentual de etanol em uma mistura combustível de gasolina e etanol. O sensor de combustível compreende uma caixa (2) que define uma sede (9) para uma PCB (8) enquanto que a caixa (2) compreende, externamente, abas (3) projetantes a partir de laterais opostas, um terminal (6) de conexão elétrica e dois terminais (4, 5) de conexão hidráulica, destinados ao tubo do reservatório de combustível e ao tubo da galeria. O sensor de combustível compreende ainda um elemento sensor (10) na forma de uma capa (11) cilíndrica externa a qual envolve um tubete (12) cilíndrico interno. O elemento sensor (10) é fixado na caixa (2) a partir de um suporte cilíndrico (14), enquanto que a capa (11) é eletricamente conectada a placa PCB (8) a partir de um primeiro pino de contato (15) e o tubete (12) é eletricamente conectado a placa PCB (8) a partir de um segundo pino de contato (16), os ditos pinos de contato (15, 16) transpassando o suporte cilíndrico (14) e sendo suportados e mantidos em posição por um substrato plástico (20), fixado no interior da sede (9) da caixa (2).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
19/03/2024
RPI 2776
Pedido de patente depositado
#2.1
26/09/2023
RPI 2751
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230077934' em 01/09/2023 16:01 (WB)
