Patente de Invenção SISTEMA DE REGULAÇÃO DE PRESSÃO, MÉTODO PARA REGULAR UMA PRESSÃO DE GÁS, E, VÁLVULA DE REGULAÇÃO DE PRESSÃO de MICROTECNICA S.R.L. — IPC F02C 7/047. Figura publicada pelo INPI na Revista da Propriedade Industrial.

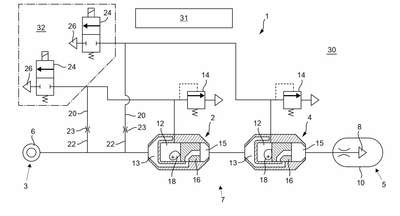

SISTEMA DE REGULAÇÃO DE PRESSÃO, MÉTODO PARA REGULAR UMA PRESSÃO DE GÁS, E, VÁLVULA DE REGULAÇÃO DE PRESSÃO. Trata-se de um sistema de regulação de pressão. O sistema compreende uma válvula (2, 4) que inclui uma entrada de válvula (13) e uma saída de válvula (15), um pistão de regulação (16) posicionado em uma trajetória de fluido entre a entrada de válvula e a saída de válvula, uma câmara (12) em comunicação fluida com o pistão de regulação, uma válvula de ajuste de pressão (14) em comunicação fluida com câmara, uma válvula solenoide (24) em comunicação fluida com a câmara e uma linha de captação (20) que se comunica de maneira fluida com a entrada de válvula com a válvula solenoide. A válvula de ajuste de pressão é configurada para ventilar gás para um ambiente próximo quando uma pressão dentro da câmara excede um valor-limite. A válvula solenoide é configurada para se mover de uma primeira posição para uma segunda posição, sendo que a primeira posição conecta de maneira fluida a câmara com a linha de captação, e a segunda posição conecta de maneira fluida a câmara ao ambiente próximo (e, desse modo, desconectando a linha de captação da câmara).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
09/04/2024
RPI 2779
Pedido de patente depositado
#2.1
05/12/2023
RPI 2761
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230077429' em 31/08/2023 14:57 (WB)
