Patente de Invenção MOTOR DE COMBUSTÃO INTERNA DE AUTOMÓVEL de DAIHATSU MOTOR CO., LTD. — IPC F02B 33/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

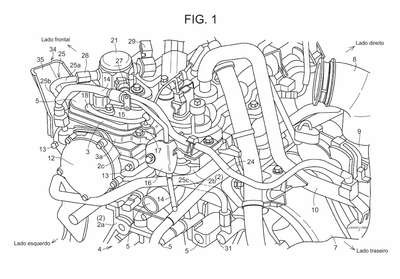

MOTOR DE COMBUSTÃO INTERNA DE AUTOMÓVEL. A presente invenção refere-se a uma bomba de vácuo (12) para um servo freio, como um exemplo, que é fixado sobre uma superfície lateral esquerda (uma superfície lateral) de uma tampa de cabeçote (3), e uma bomba de combustível de alta pressão (21) é fixada em uma porção à esquerda do centro de uma superfície superior da tampa de cabeçote (3). Uma região acima de uma peça lateral esquerda da tampa de cabeçote (3) e no sentido traseiro da bomba de combustível de alta pressão (21) constitui uma área de exigência de tubulação e fiação (46) quando uma tubulação e chicotes de fios são dispostos de maneira complicada. Um tubo de combustível de alta pressão (25) que supre combustível pressurizado é disposto de tal modo a, sem passar através da área de exigência de tubulação e fiação (46), se estender para um lado frontal do corpo principal de motor (4) e, depois, se enrolar em torno da bomba de vácuo (12) do servo freio a partir de baixo. Uma peça saliente no sentido dianteiro (25b) do tubo de combustível de alta pressão (25) é protegida por um protetor (34) feito de uma chapa metálica.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Parecer de pré-exame
#6.23
23/12/2025
RPI 2868
Publicação do pedido de patente
#3.1
30/04/2024
RPI 2782
Pedido de patente depositado
#2.1
24/10/2023
RPI 2755
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230072275' em 15/08/2023 14:29 (WB)
