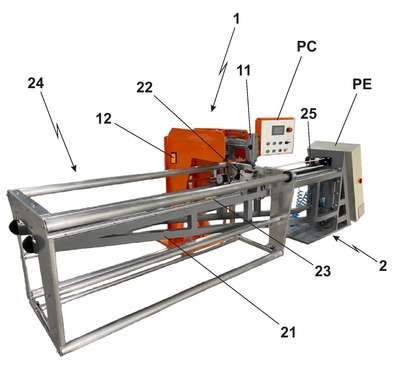

Patente de Invenção MÁQUINA DE COSTURA AUTOMÁTICA DE ALÇAS NA CONFECÇÃO DE BIG BAGS de AI7 INDUSTRIA E AUTOMACAO ELETRICA LTDA — IPC D05B 13/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÁQUINA DE COSTURA AUTOMÁTICA DE ALÇAS NA CONFECÇÃO DE BIG BAGS.Trata-se a presente patente de invenção, de uma máquina de costura automática de alças na confecção de big bags, pertencente ao setor técnico eletromecânico com aplicação em máquinas de costuras industriais, mais particularmente trata-se de uma máquina de costura automática das alças dos big bags. A máquina de costura compreende um painel de comando (PC) e um painel elétrico (PE) e contém vários equipamentos de automação, além de software no CLP e no próprio drive servomotor. Os painéis de comando (PC) e elétrico (PE) são montados nas estruturas fixas longitudinal (1) e transversal (2), respectivamente, onde a estrutura fixa longitudinal (1) além da fixação do painel de comando (PC) é fixado o cabeçote superior (11) e um sensor de quebra de fio (12). A estrutura transversal (2) tem o formato de L ao contrário, com a parede vertical inclinada, na qual é fixado, na face externa, o painel elétrico (PE) e da face interna parte o braço suspenso (21), no qual é acoplado o cabeçote inferior (22) e as guias (23) que recebem a estrutura da mesa móvel (24) com os respectivos patins (23?) que permitem o movimento transversal sobre o braço suspenso (21) através do motor (25), e tem o movimento controlado por sensores de posicionamento.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
30/01/2024
RPI 2769
Pedido de patente depositado
#2.1
15/08/2023
RPI 2745
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230057206' em 30/06/2023 15:20 (WB)
